Мостовой транзисторный усилитель 180 Вт

категория Схемы усилителей материалы в категории  * Подкатегория Схемы усилителей на транзисторах

УМЗЧ Дьеря Плахтовича (рисунок ниже) выполнен по мостовой схеме (верхний усилитель/плечо моста неинвертирующий, нижний — инвертирующий). Он обеспечивает в нагрузке 8 Ом мощность 180 Вт при коэффициенте гармоник не более 0,5%, выходном сопротивлении 0,02 Ом, полосе частот от 20 Гц до 60 кГц (неравномерность АЧХ не более 1 дБ) и чувствительности 100 мВ.

Резисторами Р1/Р101 при налаживании устанавливают нулевое постоянное напряжение на выходе каждого из усилителей, а Р2/Р102 — начальный ток выходных транзисторов Т5, Т12 / Т105, Т112 (50 мА). Антивозбудные катушки LI, L101 состоят из 12 витков провода диаметром 0,8 мм на оправке 7 мм.

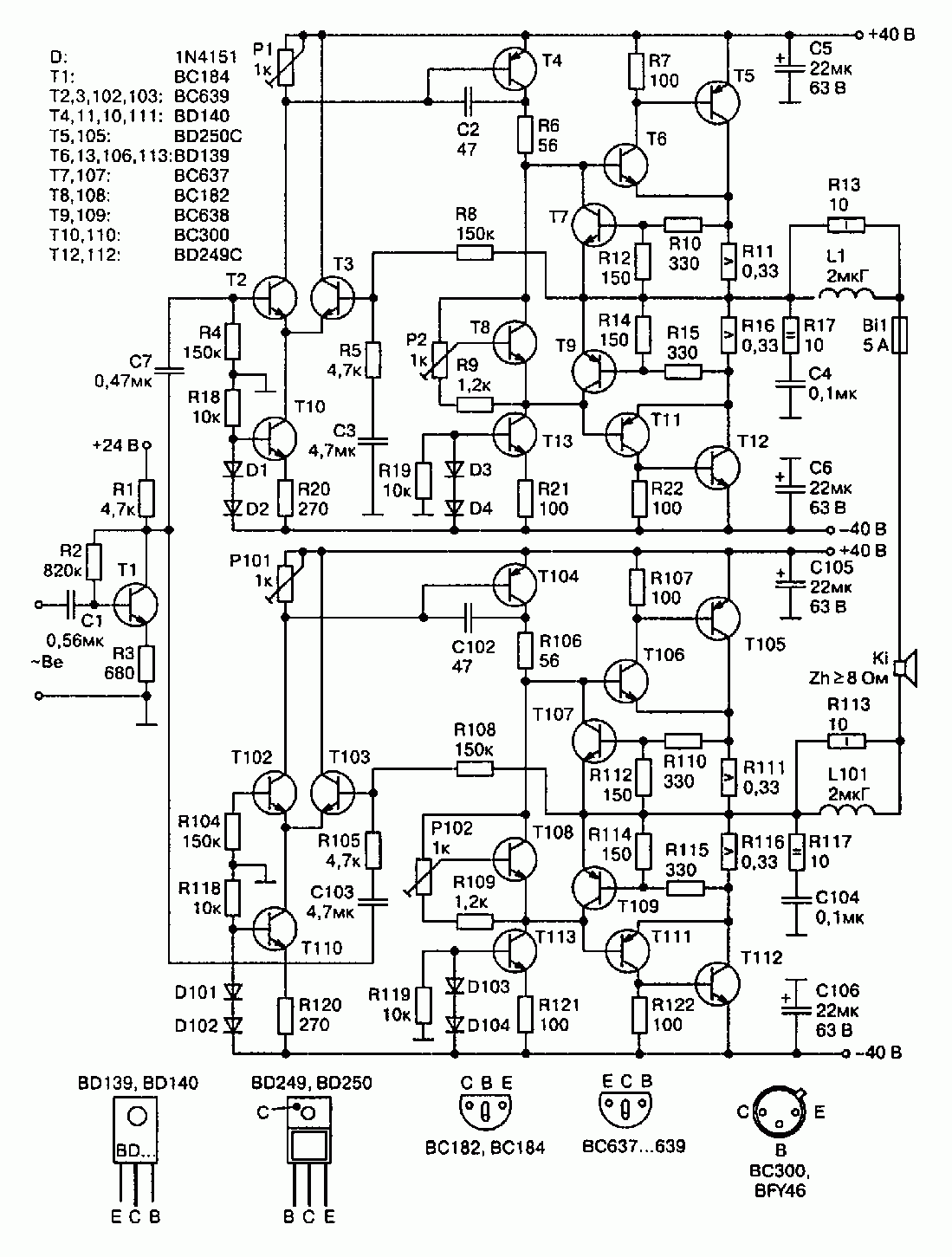

Схема мостового транзисторного усилителя

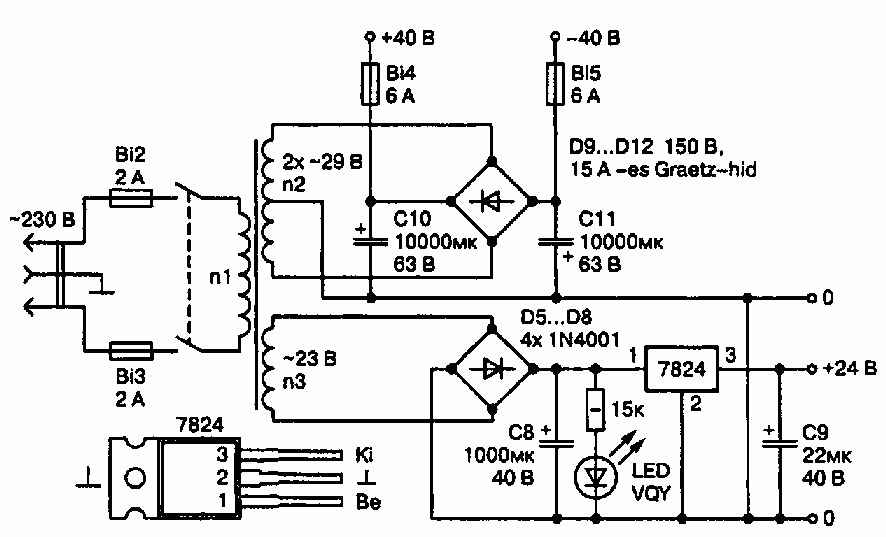

Схема блока питания для усилителя

Сетевой трансформатор выполнен на магнитопроводе сечением 21 см2, первичная обмотка 550 витков ПЭЛ 0,8, обмотка п2 70 + 70 витков ПЭЛ 1,6, обмотка пЗ — 56 витков ПЭЛ 0,5.

Источник: Сухов Н. Е. - Лучшие конструкции УНЧ и сабвуферов своими руками
