Схема транзисторного усилителя Дугласа Селфа (50-200 Вт)

категория Схемы усилителей материалы в категории * Подкатегория Схемы усилителей на транзисторах

Исследуя причины возрастания нелинейности на большом сигнале, Дуглас Селф обнаружил, что, во-первых, акустическая система в некоторых условиях требует существенно больший ток, чем рассчитанный по закону Ома с подстановкой в знаменатель паспортного номинального сопротивления АС.
8-омная АС, в частности, иногда выглядит для усилителя как 3—4-Омный эквивалент.

Результаты измерений

Во-вторых, исследуя ряд современных мощных транзисторов, применяемых в выходных каскадах УМЗЧ, он выявил весьма сильное падение коэффициента передачи тока базы Ь21э при увеличении тока коллектора.

На рисунке приведены результаты измерений этой зависимости для распространенного 2N3055 (комплементарная пара с 2N2955), новых Мотороловских MJ15024 (пара с MJ15025), MJ2194 (пара с MJ2193) и Тошибовских 2SC3281 (пара с 2SA1302).

Для сопоставимости все графики нормированы к значению Ь21э при токе коллектора 0,5 А. Как видно, у 2N3055 коэффициент передачи падает в 3-4 раза при пиковом токе в 4—5 А. Это в реальном УМЗЧ приводит к такому же значительному снижению мгновенного коэффициента усиления предшествующих каскадов усиления напряжения, т. е. росту нелинейности.

Для решения этой проблемы в своем новом усилителе Дуглас применил транзисторы 2SA1302/2SC3281, причем для дополнительной разгрузки — по 2 пары в параллель (больше не рекомендует, поскольку при этом становится значительной суммарная емкость соединенных параллельно р-п-переходов).

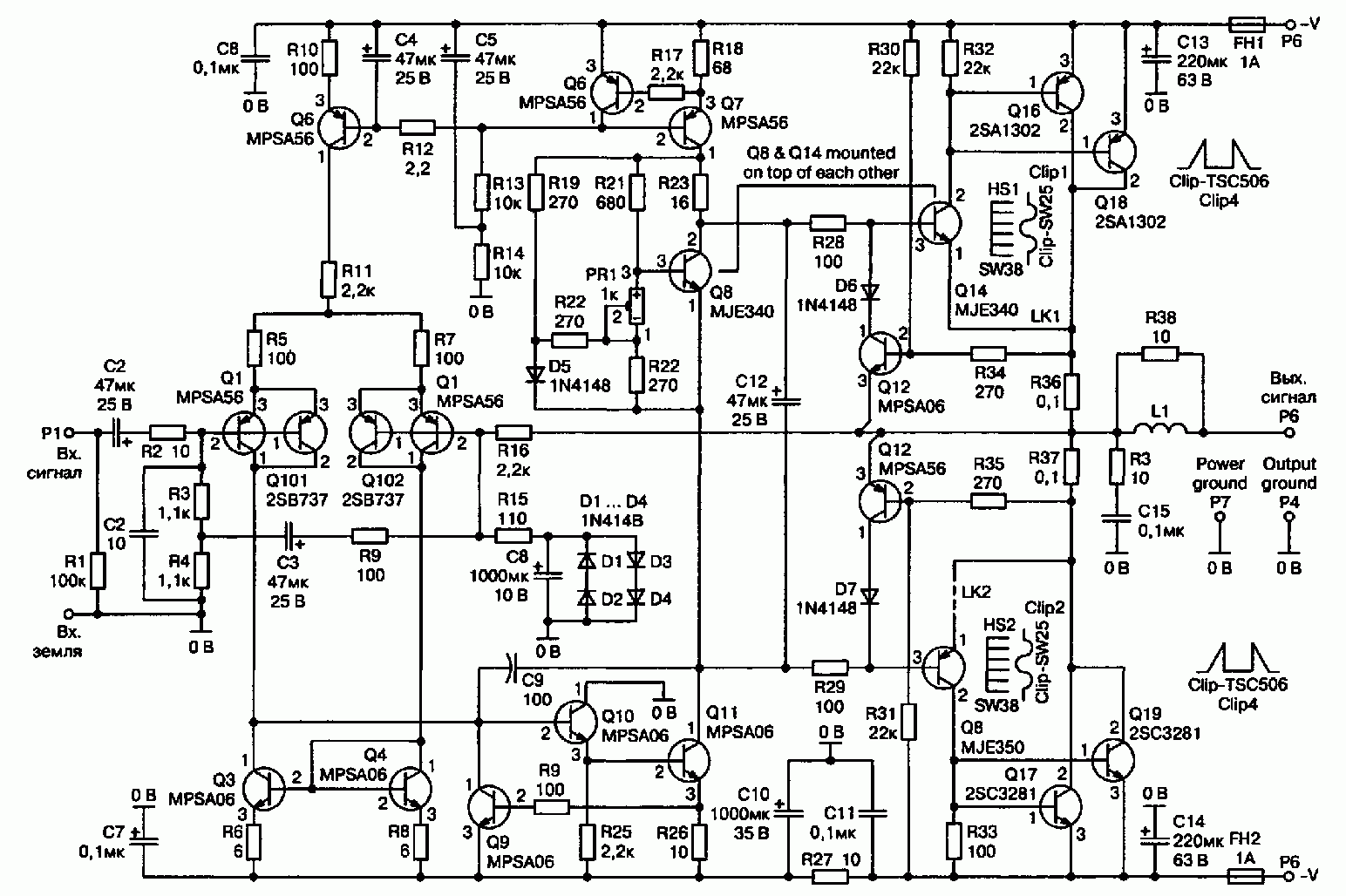

Схема усилителя Дугласа Селфа

Усилитель нормально работает с любым напряжением питания в диапазоне от ±20 до ±40 В, развивая в последнем случае на 8-омной нагрузке 55 Вт, а при кратковременной «просадке» нагрузки до 2 Ом — 210 Вт.

Еще одно новшество — усовершенствованная схема термостабилизации режима на Q8, дополнение которой диодом D5 и двумя дополнительными резисторами R19, R20 увеличило температурную чувствительность термодатчика до 4 мВ/°С. Это повысило точность поддержания тока покоя выходных транзисторов Q14—Q19.

На рисунке ниже показана зависимость коэффициента гармоник от частоты при разной нагрузке (8/4/3 Ом), но одинаковом выходном напряжении (выходной мощности 20 Вт/8 Ом, 40 Вт/4 Ом, 60 Вт/3 Ом). Из нее видно, что линейность уже очень слабо зависит от нагрузки.

Источник: Сухов Н. Е. - Лучшие конструкции УНЧ и сабвуферов своими руками.
