Транзисторный усилитель Мэтта Такера (20 Вт)

категория Схемы усилителей материалы в категории  * Подкатегория Схемы усилителей на транзисторах

Источник: Сухов Н. Е. - Лучшие конструкции УНЧ и сабвуферов своими руками

Основные технические характеристики усилителя:

Номинальная выходная мощность при нагрузке 8 Ом.....  20 Ватт
Рабочая полоса частот....... 1,7 Гц — 200 кГц
чувствительность...... 275 мВ.

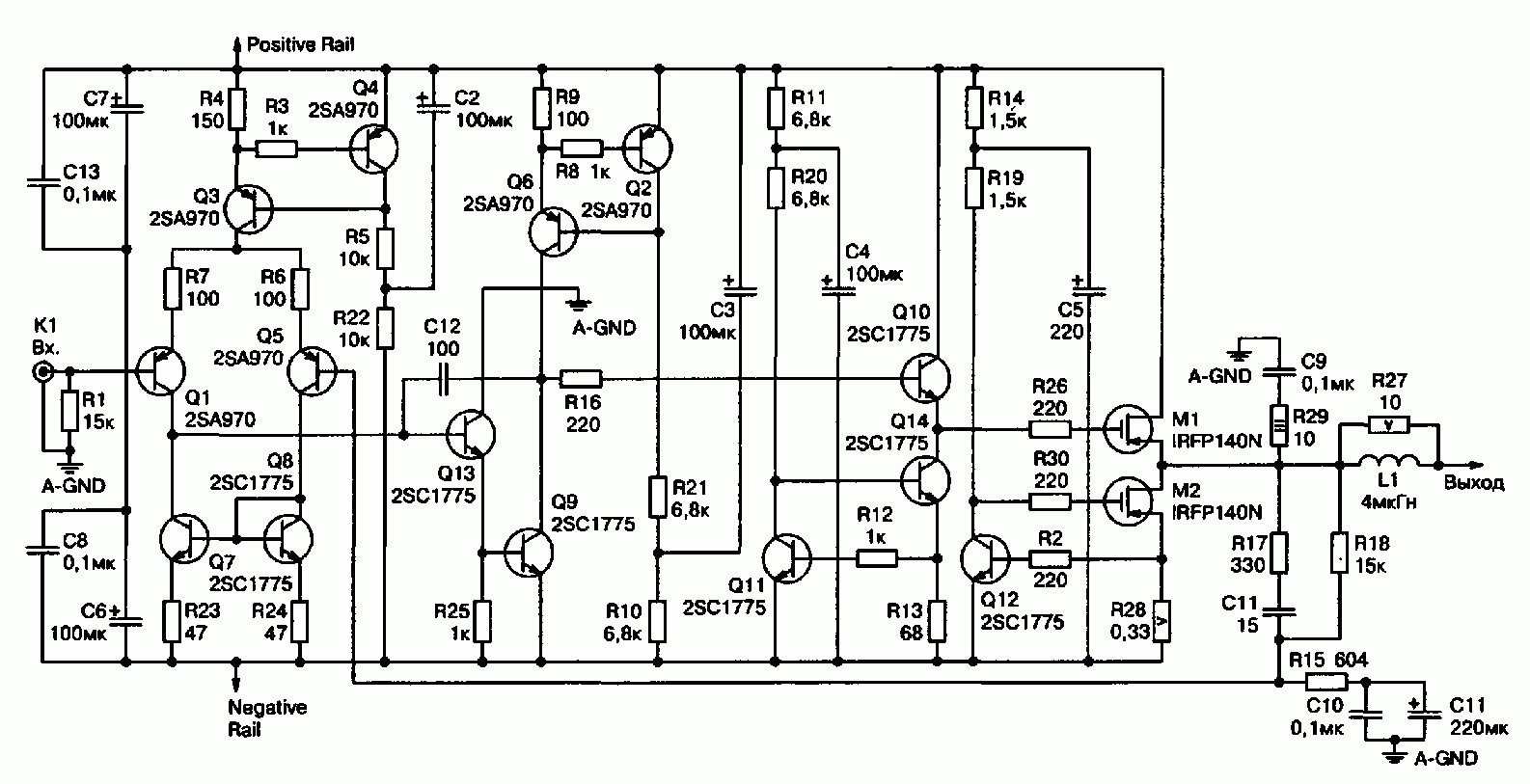

Схема усилителя

Автор схемы-  Мэтт Такер. Первый дифференциальный каскад выполнен на биполярных транзисторах Q1Q5 по типовой схеме с токовым зеркалом Q7Q8 в нагрузке, а каскад усиления напряжения — на Q9Q13 с ОЭ и нагрузкой на генератор тока Q6Q2.

Последующие эмиттерный повторитель Q10 и выходной истоковый повторитель M1 оба работают в режиме класса А и нагружены на генераторы токов соответственно Q14Q11 и Q12M2. Общая ООС передается с выхода на один из входов дифкаскада через R18R15C1.

Катушка L1 бескаркасная, намотана на оправке диаметром 1,5 см и содержит 23 витка провода ПЭЛ 0,8. Ее ориентировочная индуктивность 4 мкГн.

Блок питания — тривиальный, построен на 385-ваттном сетевом трансформаторе с вторичными 2x36 В, 400 В/ 25 А мосте и паре электролитов 40000 мкФ 40 В. Транзисторы M1, М2 выходного каскада должны быть установлены на штыревые или пластинчатые радиаторы с эффективной площадью 2300 см2.
