Мощные транзисторные усилители (300 и 550 Ватт)

категория схемы усилителей  материалы в категории * Подкатегория Схемы усилителей на транзисторах

Йозеф Седлак предложил две схемы эстрадных усилителей повышенной мощности. Обе схемы выполнены полностью на транзисторах и без использования операционных усилителей.

Схема первая

Усилитель на 300 Ватт схема

Усилитель выполнен по классической схеме:

  • дифкаскад с генератором тока (Т1—ТЗ);
  • усилитель напряжения (Т4) с генератором тока (Т6);
  • двухтактный составной повторитель (T9—Т14) с электронной защитой (Т7Т8) от К.З. нагрузки.

Характеристики: УМЗЧ обеспечивает на нагрузке 4 Ом номинальную (синусоидальную) мощность 200 Вт, а максимальную (музыкальную) 300 Вт при коэффициенте гармоник не более 0,5%, полосе частот 5—60000 Гц и относительном уровне собственных шумов и помех -110 дБ. Входное сопротивление 6,8 кОм, чувствительность 1,55 В.

Напряжения питания ±50 В, катушка TL1 намотана на резисторе 2 Вт/10 Ом и содержит 20 витков провода 0,8 мм. Настройка сводится к установке триммером R5 нуля на выходе.

Схема вторая

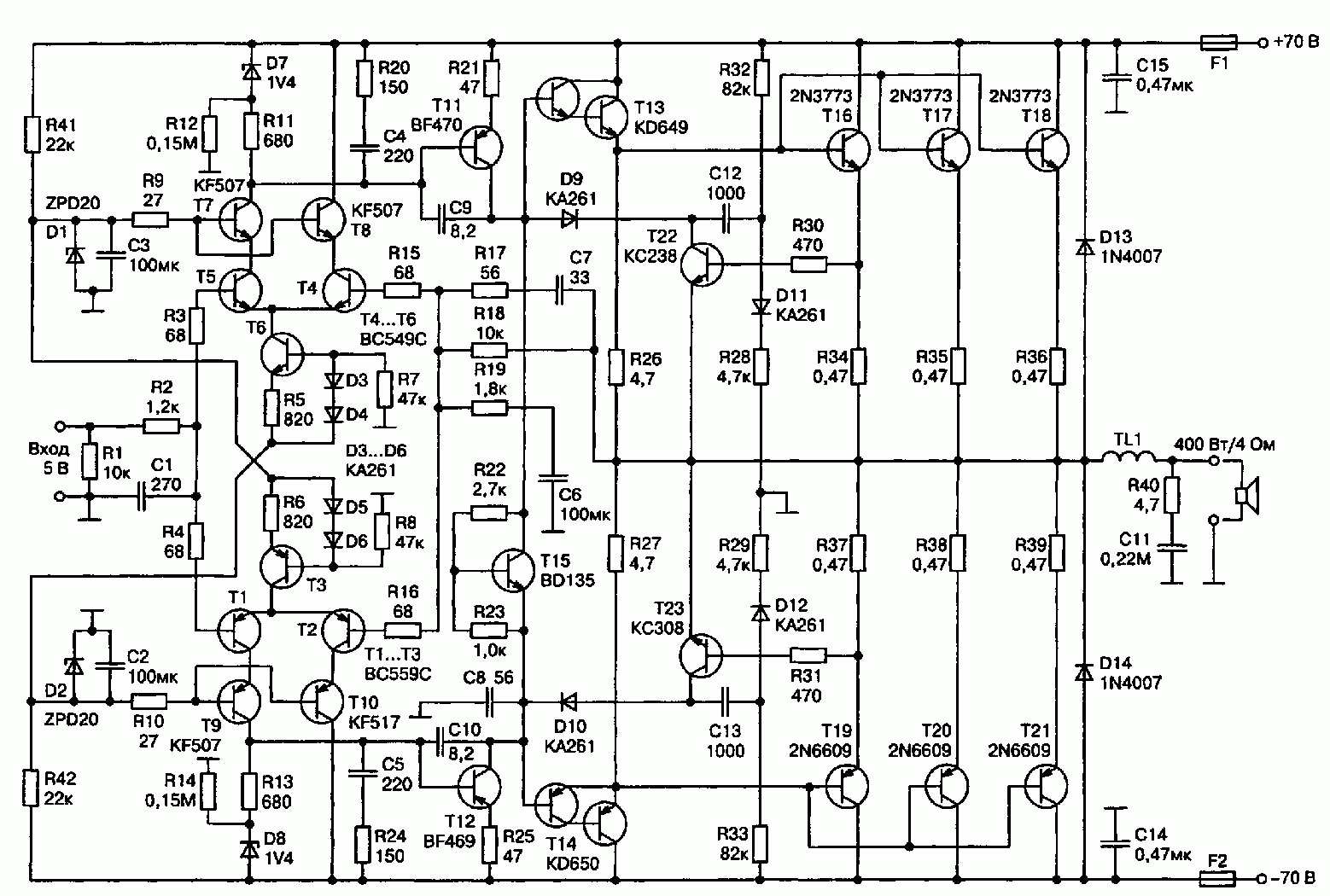

Усилитель 550 Ватт схема

Второй усилитель вдвое мощнее — 400 Вт синусоидальной и 550 Вт музыкальной мощности на 4 Ом. Его схемотехника полностью симметрична:

  • входные дифкаскады с каскодным включением (Т5Т7, Т1Т9);
  • двухтактный каскад усиления напряжения (Т11, Т12);
  • повторитель на составных транзисторах (Т13Т14), нагруженный на три пары выходных мощных транзисторов (Т16—Т21).

Т22 и Т23 образуют схему защиты от перегрузок. Благодаря полной симметрии коэффициент гармоник и относительный уровень шумов этого усилителя ниже, чем предыдущего — 0,2% и -130 дБ. Его входное сопротивление 10 кОм, чувствительность 6 В, напряжение питания ±70 В.

Источник: Сухов Н. Е. - Лучшие конструкции УНЧ и сабвуферов своими руками.
