Простые транзисторные усилитель
категория Схемы аудиотехники материалы в категории Подкатегория Схемы усилителей на транзисторах
Предлагаются для повторения две схемы усилителей собранных на распространенных транзисторах.

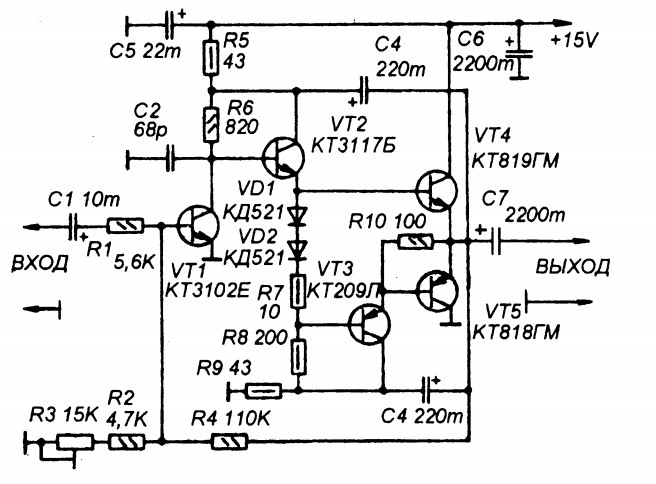

Схема первая
Характеристики усилителя:
* Номинальная чувствительность........0,35 В
* Номинальная выходная мощность при сопротивлении нагрузки 4 Ом........10 Вт
* Диапазон воспроизводимых частот 20 ...........20 000 Гц
* Коэффициент нелинейных искажений не более 0,35%
* Напряжение питания 11.........16В
Первый каскад работает в режиме усилителя напряжения, остальные- образуют эмиттерный повторитель работающий в режиме "АВ" с током покоя 20...30 мА.
Диоды VD1, VD2 обеспечивают термостабилизацию, транзистор VT3 обеспечивает необходимую раскачку для VT5, что позволяет получить достаточно высокую мощность при относительно низком питании.
Налаживание усилителя сводится к установке при помощи резистора R3 значения ровно в половину питающего в точке соединения эмиттеров VT4, VT5, при этом напряжение на коллекторе транзистора VT1 должно быть в пределах 8...8,5 В.
Ток покоя устанавливается подбором номинала резистора R7.
Схема вторая
Характеристики усилителя:
* Номинальная чувствительность..........1,2 В
* Номинальная выходная мощность при нагрузке 4 Ом............... 10 Вт
* Диапазон воспроизводимых частот 60..........40 000 Гц
* Коэффициент нелинейных искажений не более 0,25%
* Отношение сигнал\шум не менее 70 дб
* Напряжение питания 11.........16 В
Каскад предварительного усиления по напряжению выполнен на VT1. Коэффициент усиления этого каскада зависит от параметров ООС на C3, R4- подбором номинала R4 можно менять коэффициент усиления всего усилителя. Конденсатор С4 обеспечивает вольт-добавку, а С2 и С5 устраняют склонность усилителя к самовозбуждению.
Термостабильность усилителя обеспечивается транзистором VT3- при сборке усилителя его необходимо установить на одном радиаторе с выходным каскадом: благодаря схемному решению выходные транзисторы можно установимть на одном радиаторе без дополнительной изоляции (необходимо только лиш сам радиатор изолировать от общего корпуса).
Ток покоя выходного каскада равен 20 мА. Его устанавливают подстройкой резистора R10. После этого подбором резистора R3 выставляется баланс выходного каскада равный ровно половине напряжения питания.
С. Андреев
Радиоконструктор №3, 1999 год. стр18-19
