Простой генератор на цифровых микросхемах
Категория
Устройства на цифровых микросхемах
Логическая микросхема 561ИЕ16 в 16-выводном корпусе не только заключает в себе 14-разрядный счетчик,
но и включает специальные буферные усилители по выходу каждого каскада деления, для того чтобы случайная перегрузка одного каскада не привела к остановке всех последующих.
Используя эти знания и схему какого - то генератора, которую нашел в Интернете, я придумал вот
такой лабораторный генератор.
Итак с помощью этого счетчика мы получим генератор, который выдает 13 значений частоты (считая входную),
каждая в два раза меньше предыдущей, за исключением одного "провала".

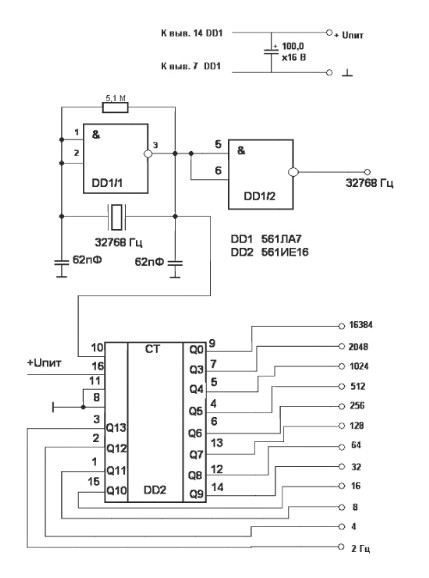

Как видите, схема довольно проста. Если вы не достанете резистор 5,1 Мом - не упирайтесь рогом,
поставьте 1-2 Мом, все будет работать отлично. То же касается и конденсаторов. Кварц "часовой". Он имеет частоту ровно 32 768 Гц. И не забудьте, что остаются свободные элементы И - НЕ, и если вы их не планируете использовать, их входы нужно присоединить к "земле"
Питать генератор можно от стабилизированного источника, напряжением 9 вольт.
Антон Трусов
