Регулируемый сенсор

категория

автоматизированное управление

материалы в категории

Everyday Practical Electronics, August 2006

Чувствительность этого сенсорного переключателя может изменяться в широких пределах - можно установить порог срабатывания от слабого нажатия до более сильного усилия, которое необходимо приложить к сенсору. Так как датчик ёмкостный, то он будет работать через слой краски, через бумагу или пластик.

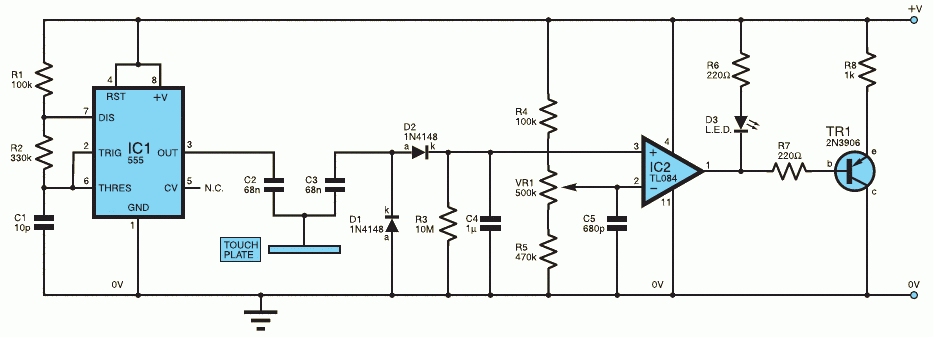

регулируемый сенсор

Входная цепь схемы содержит задающий генератор, состоящий из мультивибратора IC1, частотозадающими элементами которого являются конденсатор C1 и резистор R2. С выхода генератора сигнал прямоугольной формы подаётся через конденсаторы C2,C3 на детектор с удвоением напряжения на основе диодов D1,D2 и операционного усилителя IC2.

В качестве сенсора может быть использована любая металлическая пластина, изолированная от массы. Касание сенсора приведёт к увеличению ёмкостей конденсаторов C2 и C3, что приведёт к увеличению напряжения на положительном входе (+) операционного усилителя. В результате на выходе IC2 установится низкое напряжение, около 0В. Светодиод D3 в схеме установлен для удобства отладки.

Что бы установить необходимую чувствительность срабатывания, дотроньтесь до датчика и вращайте потенциометр VR1 до тех пор, пока не погаснет светодиод. Затем медленно вращайте потенциометр в другую сторону, что бы светодиод зажёгся. Это будет правильная рабочая позиция. Напряжение питание схемы - от 5 до 12 вольт. Один таймер 555 может управлять несколькими сенсорами.

Крис Хегтер, Джордж, Южная Африка
