Цифровой секундомер
Категория
Автоматика и логика
Цифровой секундомер основан на таймере LM555 и 4-разрядном счетчике MM74C926 нагруженный 7-сегментным светодиодным дисплей. MM74C926 состоит из 4-разрядный счетчика, имеет мультиплексирование выходы для 7-и сегментного индикатора (общий катод). Схема работает от питания +5В .

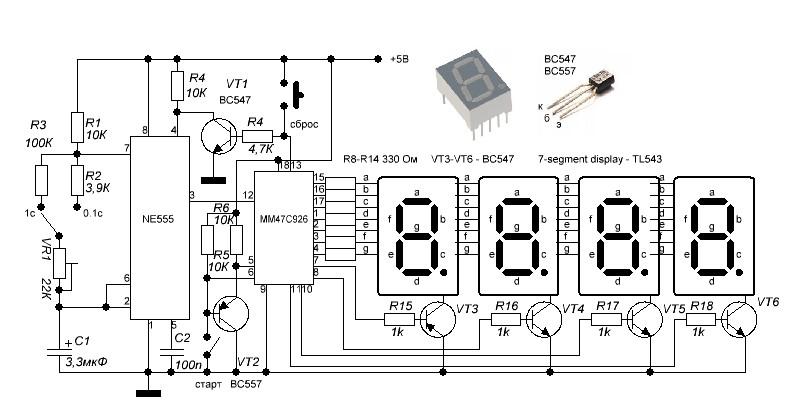

Схема устройства
Для увеличения кликните по изображению (откроется в новом окне)
Во-первых, нажмите кнопку СБРОС чтобы на дисплее отображалось 0000. Теперь нажмите на СТАРТ и секундомер начнет отсчет времени. Если вы хотите остановить секундомер, снова нажмите СТАРТ. Поворотный переключатель 1с/0,1с используется для выбора различных периодов отсчета времени.
