Автомат управления водяным насосом
Категория
Бытовая автоматика
А. В. Соколов
Радиоконструктор, 2002 год, № 2, стр 35
Устройство при помощи которого можно контролировать уровень наполнения водяной емкости водою. При снижении уровня оно автоматически включит электронасос, а при наполнении до необходимого уровня- насос отключится.

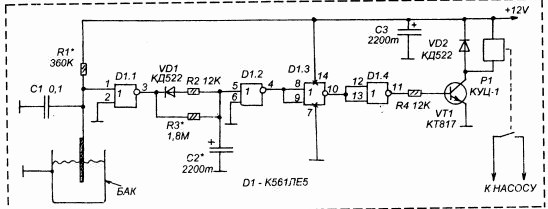

Схема устройства
Схема довольно простая и в особом описании не нуждается- датчиком уровня служит металлический стержень размещенный внутри емкости, электронасос включается при помощи реле.
Для устойчивой работы электронасоса автором была введена цепь гистерезиса- то есть электронасос выключается не сразу как только уровень воды достигнет датчика, а спустя некоторое время. Этот факт необходимо учитывать при регулировки местоположения датчика.
Гистерезис здесь был введен по той простой причине, что при его отсутствие произошло-бы следующее: как только уровень воды понизился буквально на немного, насос включится, уровень воды возрастет достаточно быстро и насос должен отключится. Однако, если вода из емкости в этот момент используется постоянно, то и уровень воды будет снижаться довольно быстро, вызывая повторное включение-выключение электронасоса.
Гистерезис создается элементами R3, C2 и при указанных номиналах составляет около 10 минут. Если планируется применение устройства в небольшим баком, то тогда время работы насоса можно сократить подбором номиналов данных элементов.
Необходимо учесть что в данной схеме предусмотрено применение устройства совместно в металическим баком для воды. Если бак будет пластиковый, то тогда в нем необходимо будет разместить дополнительный "массовый"электрод.
