Двухтональная сирена на простой логике
категория
Логические микросхемы и их применение
В.В. Алексеев
Радиоконструктор, 2000 год, № 8, стр 37- 38

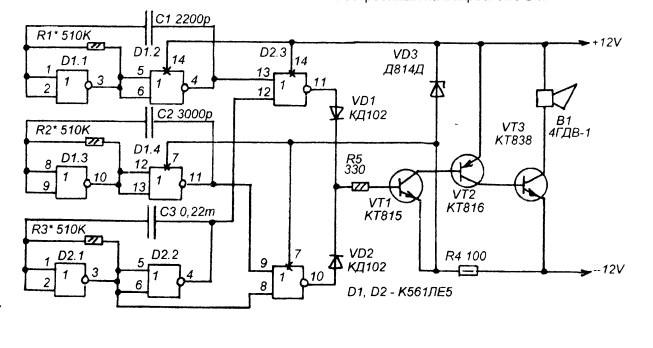

Двухтональная сирена выполненная на двух простых логических микросхемах К561ЛЕ5.
Схема состоит из двух мультивибраторов работающих на частотах 1,2 кГц и 2 кГц ( микросхема D1) и один тактовый генератор на микросхеме D2.
Импульсы со всех генераторов поступают на суммирующее устройство на элементах D2.3, D2.4.
В результате на головку излучателя будут поступать импульсы то с одного мультивибратора, то с другого. Частота изменений будет зависеть от частоты тактового генератора, а тональность звуков- от частоты мультивибраторов выполненных на микросхеме D1.
Эскиз печатной платы
