ШИМ-генератор на КМОП элементах
категория
Цифровые микросхемы и их применение
В. ГОРБАТЫХ, г. Улан-Удэ
Радио, 1998 год, №8

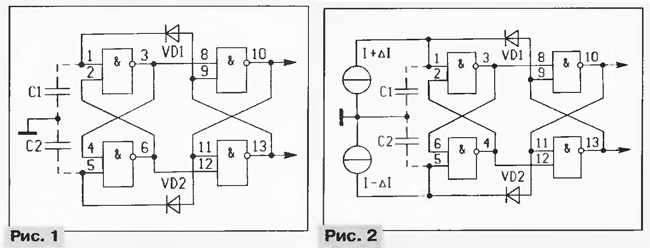

Для начала рассмотрим схему генератора прямоугольных импульсов (рис. 1), который выполнен на двух RS-триггерах из логических элементов микросхемы МОП или КМОП.
Генератор работает следующим образом. При включении питания входные паразитные емкости каждого элемента — на схеме условно показаны как С1 и С2 — разряжены. Исходное состояние входов 1 и 5 первого триггера при этом соответствует лог. О, а на его выходах 3 и 6 — лог. 1. Второй триггер случайным образом устанавливается в одном из двух состояний: предположим, что на выходе 10 — лог. 1, на выходе 13 — лог. 0. При этом диод VD1 закрыт, a VD2 открывается и достаточно быстро заряжает С2. На входе 5 устанавливается лог. 1, а на выходе 6 — лог. 0, и второй триггер переключается в другое состояние, соответственно открывая диод VD1 и закрывая VD2. Емкость С1 заряжается через диод VD1, и на входе 1 появляется лог. 1.
В таком состоянии триггеры будут находиться до тех пор, пока на входе 1 не появится уровень лог. 0. Это время определяется входной емкостью С2, током утечки входа* и разностью между напряжением лог. 1 (примерно равным Uпит) и пороговым напряжением микросхемы (примерно половине Uпит): t = C2-(Uпит•Uпор)•Iут.
После разрядки емкости С2 до порогового напряжения второй триггер вновь переключится, снова зарядится С2 и начнется разрядка С1. По достижении на нем порогового напряжения второй триггер опять переключится; в дальнейшем процессы повторяются.
Как видно из приведенной выше формулы, при практически неизменных токе утечки и пороговом напряжении время разряда паразитной емкости зависит от ее величины. У макетного образца генератора, когда к нему приближали руку, наблюдалось изменение частоты и скважности импульсов. Для уменьшения влияния обратного тока диодов их выбирают с возможно меньшим током утечки (типа КД102А).
Длительностью импульсов в таком генераторе можно управлять, изменяя ток разряда входных емкостей логических элементов. На основе этого принципа может быть построен генератор с широтно-импульсной модуляцией.
Рассмотрим этот вариант модуляции подробнее. К входам 1 и 6 элементов DD1 подключим два источника тока, управляемых модулируемым сигналом (рис. 2). При изменении входного сигнала ток одного источника увеличивается на ΔI, другого — уменьшается на ΔI.
Соответственно один период будет составлять: Т = t1+ t2 = С1 X Uпор/(I + ΔI) + С2 х X Uпор/(I - ΔI).
Как видно из формулы, чем больше ток разряда входных емкостей, тем меньше период и, соответственно, выше частота модулятора.
Восстановление исходного (модулирующего) сигнала возможно с помощью простой интегрирующей цепи, на выходе которой при постоянной амплитуде импульсов (Uамп) выходное напряжение составит: Uвых = Uамп х t1(t1+t2). Нетрудно сделать вывод, что при ΔI = 0, одинаковых входных емкостях и пороговых напряжениях входов логического элемента на выходе интегрирующей цепи будет действовать напряжение, близкое по величине к половине напряжения питания. Изменение выходного напряжения и коэффициент передачи для модулирующего сигнала соответствуют выражениям: ΔUвых = Uамп Х ΔI/2I; К = ΔUвых/ΔUвх = (Uамп/2I)∙(2I/Uт) = = Uамп/Uт, где Uт ≈ температурное напряжение, равное 26 мВ при температуре 300 к. Еще одно замечание. Под действием входного сигнала изменяется как длительность импульса, так и длительность паузы. Частота импульсов также несколько изменяется: при увеличении входного сигнала она уменьшается. Этим определяется достаточно большой динамический диапазон устройства. Практическая схема генератора приведена на рис. 3. Его элементы выбраны из соображений их доступности и повторяемости параметров. Входной дифференциальный каскад (VT1, VT2) выполнен на биполярных транзисторах КТ315 (с любым буквенным индексом), желательно с близкими коэффициентами передачи тока базы. В качестве диодов использованы КД102 с малым обратным током. Для увеличения стабильности работы генератора в схему введена отрицательная обратная связь с выхода 4 через низкочастотный фильтр из резистора R5, конденсатора С2 и резистора R4 с частотой среза около 16 Гц.
Настройка генератора производится подбором резистора R3 на необходимую частоту модуляции.
