Автомат прерывания работы электроприборов
Категория
Бытовая автоматика
Это устройство "умеет" включать и выключать электроприборы на короткий срок (на 1-2 минуты), причем время задержки включения и выключения можно регулировать вручную. Область применения данного прерывателя- например, периодитеское включение и выключение нагревателя или вентилятора.

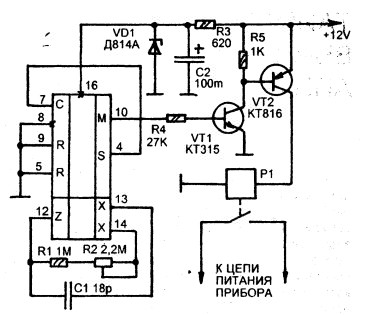

Схема устройства
В основе устройтсва- "часовая" микросхема серии К176ИЕ12. Ее генератор настроен таким образом что он вырабатывает импульсы с частотою 25...35 кГц. Частота регулируется переменным резистором R2. В результате на выводе 10 микросхемы появляются импульсы следующие с периодичностью 52...82 секунды (в зависимости от номинала вышеупомянутого резистора). При появлении положительного импульса будет включаться реле.
Тип реле подбирается в зависимости от мощности коммутируемого электроприбора. При использовании реле от "Жигулей" можно коммутировать нагрузку до 1000 Ватт.
Источник: Журнал Радиоконструктор, 2000 год, №1, стр 16.
