Данная схема предназначена для охраны автомобиля от постороннего проникновения. Работает по простому алгоритму: потайной тубмлер включающий сигнализацию, затем включается таймер примерно на 30 секунд (время необходимое чтобы закрыть двери), после чего сигнализация переходит в ждущий режим.
Отключается сигнализация при помощи небольшого спрятанного геркона- если на него воздействовать магнитом, то устройство выклчается на 30 секунд- этого времени достаточно чтобы открыть дверь машины и отключить потайной тумблер.

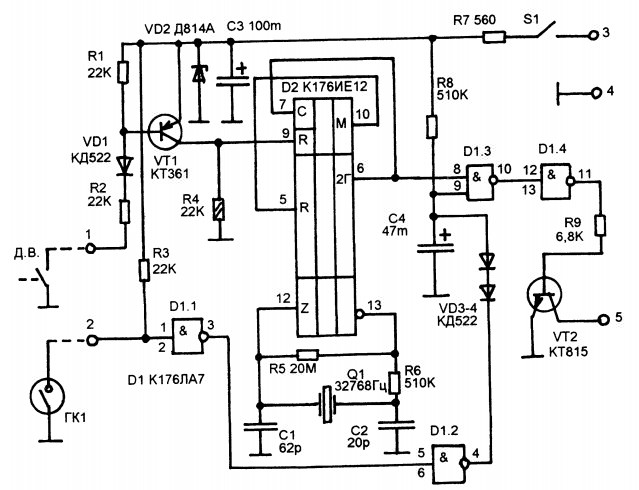

Схема автомобильной сигнализации

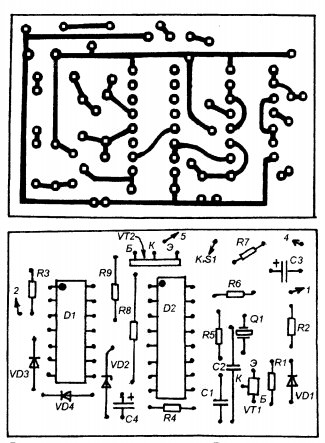

Печатная плата устройства
И. Адымов
Источник: Радиоконструктор №4, 1999 год, стр 11-12
Там же можно прочесть подробное описание работы устройства
