Термостат для балконного овощехранилища
Категория
Домашняя автоматика
Это устройство предназначено для поддержания заданной температуры в ящике размером 1000 * 800 мм, уставновленного на балконе и предназначенного для хранения овощей в зимнее время.

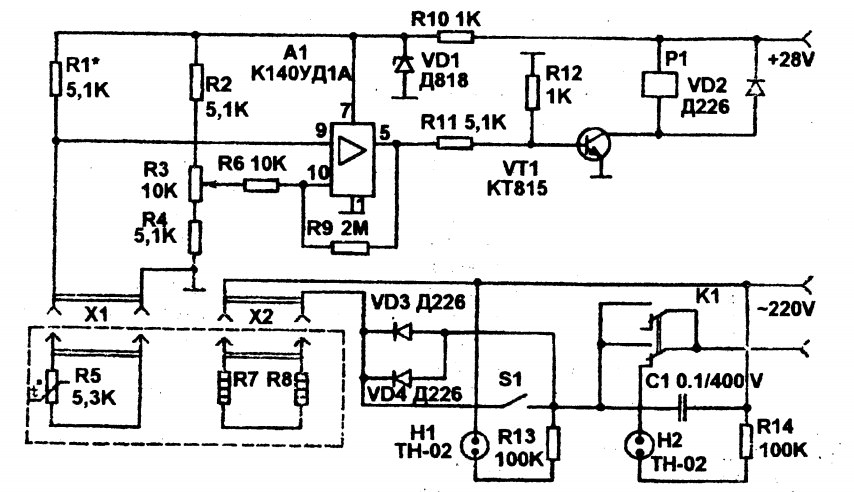

схема термостата
Роль нагревателей выполняют две спирали от утюга (на схеме это R7, R8), контроль за температурой осуществляется при помощи терморезистора R5.
В основе устройтсва- микросхема К140УД7 работающая в режиме компаратора. Порог срабатывания регулируется резистором R3.
Контроль за нагревателями осуществляется при помощи двух неоновых ламп: свечение лампы H1 показывает включение нагревателя, свечение H2- его выключение. Свечение обеих ламп (или отсутствие свечения) говорит о неисправности.
Диоды VD2, VD3 выполняют роль гасящего сопротивления: практически это получается однополупериодный выпрямитель который уменьшает действующее значение переменного тока. При сильных морозах эти диоды можно перемкнуть при помощи выключателя S1.
Данную схему можно использовать и для инкубатора: необходимо только лишь изменить силовую часть.
Каравкин В.
Радиоконструктор №2, 1999 год
