Трехтональная сирена на логических элементах
категория
Цифровые микросхемы и их применение
Данное устройство формирует сигнал состоящий из чередующихся трех пачек частот: 200 Гц, 500 Гц и 900 Гц. Использовать такое устройство можно как звуковую сирену (с дополнительным усилителей) в охранных устройствах или, к примеру, моделях игрушек.

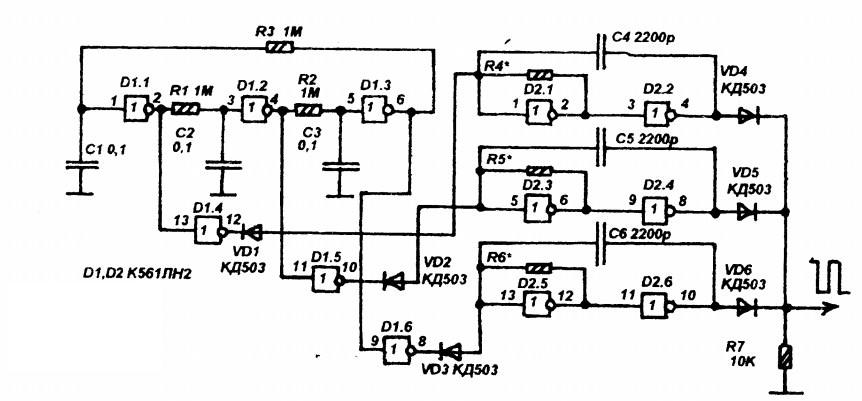

Схема устройства
Принцип работы данного устройства- трехфазный мультивибратор (элементы D1.1- D1.3), который управляет работой трех однофазных мультивибраторов работающих на разных частотах (элементы D2.1- D2.2, D2.3-D2.4, D2.5-D2.6). Частоту каждого из них можно регулировать отдельно подбором резисторов R4, R5, R6 в пределах 500- 1500 кОм.
Мультивибраторы блокируются диодами VD1- VD3 таким образом что в каждый определенный момент времени работает тольо один из них.
На диодах VD4- VD6 выполнен сумматор, в результате чего на резисторе R7 появляется выходной сигнал который уже и можно подавать на динамическую головку или дополнительный усилитель.
Схема простенькая, при правильной сборке начинает работать сразу, однако она имеет небольшой недостаток- небольшое прерывание звука при переключении тонов.

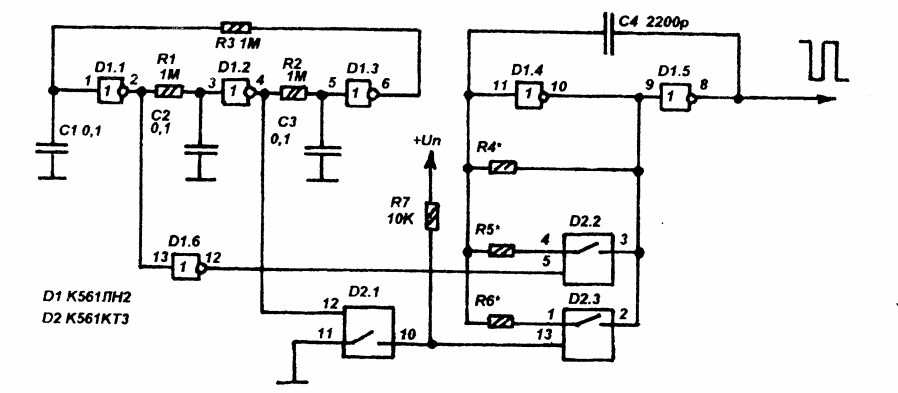

Схема вторая
В данной схеме также применен трехфазный мультивибратор, но он управляет не тремя другими мультивибраторами, а одном, переключая его частоту. Изменение частоты происходит за счет КМОП- ключей на D2.2, D2.3. Выглядит это таким образом: в начальном состоянии частота мультивибратора на элементах D1.4, D1.5 определяется номиналом элементов R4, C4. При поступлении импульсов с трехфазного мультивибратора начинают работать ключи и происходит поочередное изменение частотозадающего резистора: вместо R4 подключается сначала R5, потом R6 и так далее по кругу.
