Автомат включения света в прихожей
категория
Бытовая автоматика
Освещение в прихожей требуется не так уж и часто: обычно свет там включается или когда мы куда-то собираемся, или кого-то встречаем. Но довольно часто бывает и такое: в дверь к вам позвонили, надо-бы включить свет, а выключатель (ну прямо как назло!) почему- то очень не хочет отыскиваться в темноте...
И вот тут-то нам и поможет простенькое устройство- автомат включения освещения в прихожей, схема которого представлена на рисунке:
Схема довольно простая, легка для повторения и не содержит механических реле.
Обозначения на схеме: HA1- звонок, SB1- кнопка звонка.
Работает автомат таким образом:- при нажатии на кнопку звонка, происходит мгновенный заряд конденсатора С2. После того как кнопку отпустили, конденсатор С2, разряжаясь, откроет транзистор VT1, а тот, в свою очередь, откроет тиристор VS1. Время открытия транзистора будет зависеть от емкости конденсатора C2.

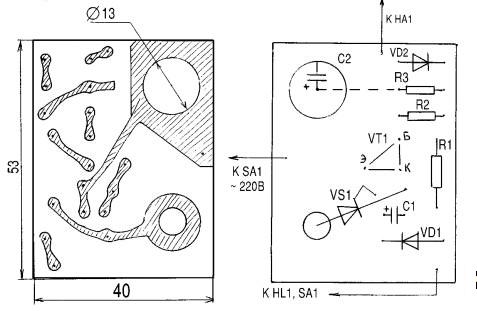

Схема не требует каких-либо настроек и при правильной сборке начинает работать сразу. Чертежи печатной платы показаны на рисунках
С.В. Прус. г Староконстантинов, Хмельницкая обл.
Источник: журнал РадиоАматор, №3, 1999 год
