Самодельный автосторож
категория
Логические микросхемы и их применение
Цицерский О.Н. г Львов
Данная схема по принципу работы мало чем отличается от производственных моделей: она подает световой и звуковой сигналы при вскрытии автомобиля. Но подобные устройства имеют довольно высокую стоимость, а данная схема не содержит ничего дорогостоящего и собрать ее можно буквально за 2-3 вечера в домашних условиях.
Ток потребления устройства составляет не более 7 мА, в качестве звукового сигнализатора (сирены) в устройстве применена стандартная сирена импортного производства.

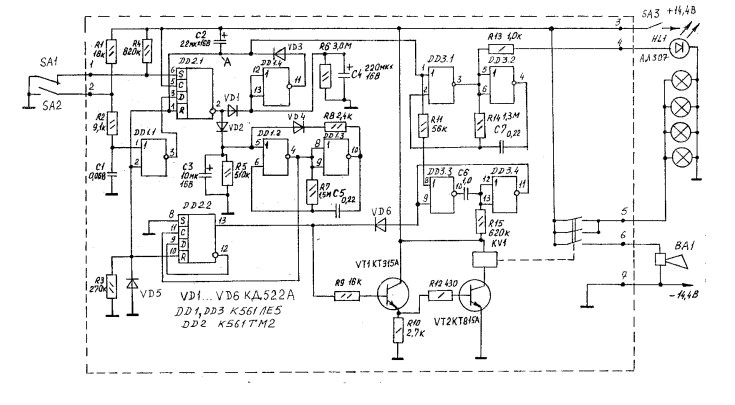

Схема автосторожа
При подаче питания на схему выключателем SA3, начинает происходить зарядка конденсатора C2 через резистор R3. Пока конденсатор C2 еще разряжен, на R- входах триггеров DD2.1, DD2.2 а также на входах элементов DD1.1, DD3.1, DD3.3 будет высокий уровень (логическая единица). На схеме это обозначено как точка "А"
Триггеры обнулятся, а формирователь импульсов на элементах DD3.3, DD3.4 подаст короткий сигнал (примерно 400 мс) через диод VD6 и усилитель тока на VT1, VT2 а через них (при помощи срабатывания реле) и на устройства индикации. Моргнут лампы, сирена издаст короткий звуковой сигнал показывая тем самым что устройство включено и готово к работе.
Примерно через 5-6 секунд конденсатор C2 зарядится и автосторож перейдет в дежурный режим.
При этом формирователь импульсов на элементах DD3.3, DD3.4 издаст еще один импульс и запустится мультивибратор на элементах DD3.1, DD3.2. и начнет мигать светодиод HL1.
При проникновении в автомобиль постороннего, замкнуться контакты выключателя SA2 и на входе элемента DD1.1 появится логическая "1". Это переключит триггер DD2.1 в другое состояние и начнут заряжаться конденсаторы C3, C4.
При достижении уровня логического "0" на конденсаторе C3 запустится генератор на элементах DD1.2, DD1.3. С выхода этого мультивибратора импульсы поступят на триггер DD2.2, а с его выхода- на усилитель тока на транзисторах VT1, VT2. Таким образом мы получим срабатывание сирены и мигание огней. Частота срабатывания реле будет примерно 0,5 Гц.
При заряде конденсатора C4 на выходе элемента DD1.4 будет уровень логической "1", этот уровень через диод VD3 попадет на точку "А" и если к этому времени контакты выключателя SA2 будут разомкнуты, то автосторож вновь перейдет в дежурный режим.
Источник: журнал РадиоАматор, №1, 1999 год.
