Простейший пробник на логической микросхеме
категория
Цифровые микросхемы и их применение
С.В.Прус. г. Староконстантинов, Хмельницкая обл.
Пробник, представленный ниже, представляет собою генератор звуковой частоты (примерно 1000 Гц), собранный на логической микросхеме К155ЛА3. Генератор собрана по стандартной схеме логического мультивибратора и в особом описании не нуждается, а вот выход генератора имеет интересную особенность- он снабжен двумя светодиодами (желательно применить светодиоды разного цвета), при помощи которых можно определять полярность проходимого сигнала.
Таким образом получается довольно уникальная возможность определить полярность полупроводниковых приборов, целостность цепей, конденсаторов и звуковых трактов.
Схема пробника показана на рисунке:

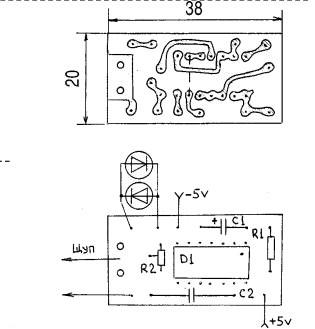

Печатная плата пробника
Питание пробника производится от внешнего источника +5 Вольт, а в качестве корпуса автор применил корпус от электролитического конденсатора типа К50-3А.
Источник: журнал Радиоаматор, №1, 1999 год
