Дистанционное радиоуправление на микросхеме UM3758-130A
категория
Схемы радиоуправления
Это устройство в основном предназначено для дистанционного управления гаражными дверями, центральным замком в автомобиле, освещением, включением сигнализации на расстоянии и т. д. Использованные в его конструкции специализированные схемы фирмы UMC UM3758-130A позволяют установить З12 комбинаций кодов.
Весь передатчик состоит из генератора несущей частоты, построенного на транзисторе Т1, и кодирующей схемы US1. Схема US1 UM3758-120A может работать как передатчик или приемник в зависимости от подключения вывода MODE. Подключение этой ножки с +VCC устанавливает систему в режим работы передатчика. Сигнал с выхода этой схемы открывает транзистор Т1.
Частота несущей, образуемой генератором высокой частоты, определяется индуктивностью катушки L1 (выполненной на печатной плате) и емкостью конденсаторов С3 + С4. Катушка L1 является одновременно антенной передатчика. Установка кода передатчика состоит в подключении адресных ножек А2-А17 к массе, плюсу питания или оставлении их не подключенными.
Для питания передатчика следует использовать аккумуляторную батарейку 12 В, которая используется в пультах для автосигнализации.
Реактивный приемник настроен на частоту 220 МГц. Принятый сигнал после прохождения через низкочастотный фильтр подается на вход компаратора.

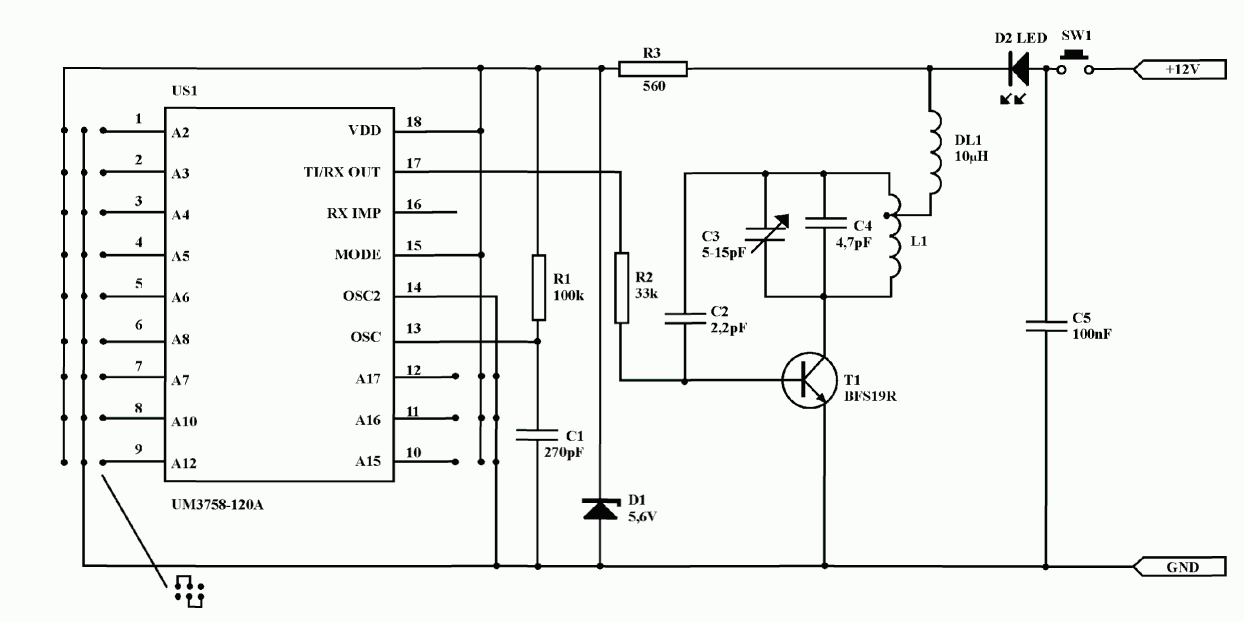

Рис. 1. Схема электрическая принципиальная передатчика.
Рис. 2. Выходы модуля приемника.
С выхода компаратора сигнал подается на вход RXIMP схемы US1. Подключение входа MODE с массой устанавливает эту схему в режим работы приемника-декодера. Адресные ножки схемы (А2-А17) должны быть подключены точно таким же образом, как в передатчике. Если принятый код соответствует ко
ду, высланному передатчиком, то на выходе схемы US1 на примерно 0,1 с появится низкое состояние. Освобождается одновибратор, генерируя импульс продолжительностью, определяемой величинами элементов C5-R2. Спад этого импульса изменяет состояние этого триггера на противоположное.
Замыкается реле РК-1, что сигнализируется загоранием диода LED D2. Загорание диода D3 сигнализирует о приеме правильного кода и времени, когда вход переключателя US4A заблокирован. Это сделано с целью предохранения переключателя от многократных переключений при длительном нажатии кнопки передатчика.
Монтаж приемника начинается впайкой всех резисторов, конденсаторов, а затем интегральных схем. При их монтаже необходимо следовать правилам, разработанным для технологий CMOS. В конце необходимо впаять реле и модуль приемника.
Приемник настроен. В точку, обозначенную буквой 'А', нужно впаять кусок провода длиной несколько десятков сантиметров. Он будет служить приемной антенной. После внимательной проверки правильности монтажа подключается питающее напряжение (12 В). Благодаря использованию элементов R3-C6 после подключения питания реле остается в выключенном состоянии.
Затем подключается батарея к схеме передатчика. Передатчик устанавливается на расстоянии около 1 м от приемника. Нажимаем кнопку SW1. Должен загореться диод D2, сигнализирующий работу пульта.
Затем с нажатой кнопкой осторожно вращаем ротором триммера С3. Это действие следует произвести отверткой из искусственного материала, иначе нам не удастся настроить передатчик. Настройку продолжаем до момента включения реле в приемнике. Затем постепенно увеличиваем расстояние между передатчиком и приемником, аккуратно корректируя установку триммера.
Правильно настроенная схема должна обеспечить работу на расстоянии до 30 м на открытом пространстве (с новой батарейкой в передатчике).
Рис. 3. Схема электрическая принципиальная приемника.
Если система работает правильно, можем приступить к установке кода. Следует помнить, что точно такой же код должен быть установлен как в пульте, так и в приемнике. Установка кода состоит в замыкании каплей олова любых адресных ножек с + или - питания или оставлении их не подключенными.
Для работы с приемником можно использовать любое количество пультов с одинаково установленным кодом. Единственным действием является настройка частоты несущей в каждом из передатчиков (с помощью триммера С3) до частоты приемника.
