Специализированые микросхемы для радиоуправления

Категория

Системы радиоуправления

материалы в категории

Радиоконструктор, 2001 год, № 12, стр 2- 3

Для создания систем радиоуправления фирмой "National Semiconductors" выпускаются микросхемы LM1817 и LM1872, типовые схемы включения которых показаны на рисунках.

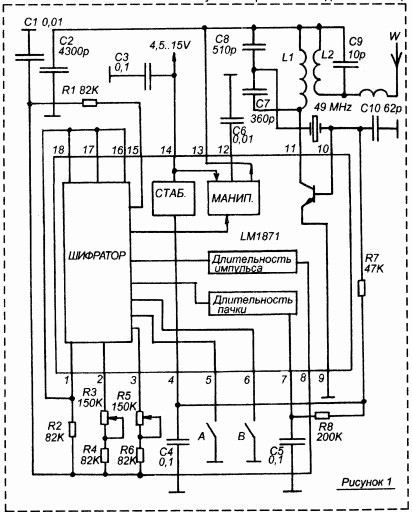

Схема шифратора- передатчика

Передатчик выполняется на микросхеме LM1871. Несущая частота передачи- 49 мГц, хотя эти микросхемы могут работать и на частотах до 80 мГц.

Микросхема LM1871 может иметь до 6 каналов пропорционального управления, но так как приемник на микросхеме LM1872 может обрабатывать лишь два канала, на рисунке показаны только два регулятора (переменные резисторы R3, R5), остальные входы (это выводы 1, 16, 17, 18) зашунтированы на общий через резистор R2.

Передатчик обеспечивает мощность около 10- 20 мВт. Питание может быть в пределах 4,5- 15 Вольт, ток потребления при напряжении питания 12 В около 15 мА.

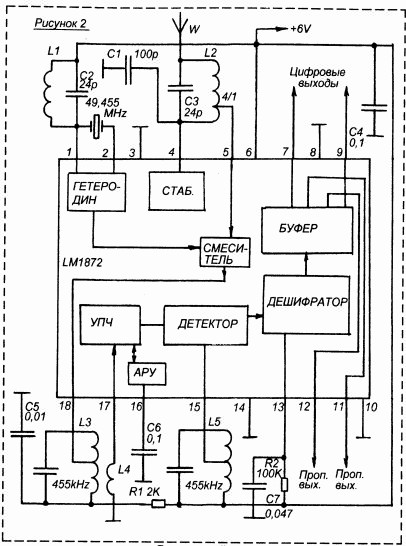

Схема приемника- дешифратора

Приемный тракт и дешифратор выполнены на микросхеме LM1872. Она имеет в своем составе супергетеродинный приемник FM диапазона и логический дешифратор, рассчитанный на прием четырех двоичных команд (два цифровых выхода- выводы 7 и 9), а также двух команд пропорционального управления.
Приемник имеет реальную чувствительность 12 мкВ, АРУ 70 дб.
