Шифратор-дешифратор на 13 команд
Категория
Системы теле-радиоуправления
Лыжин. Р
Радиоконструктор, 2001 год, № 4, стр 28- 29
Данное устройство предназначено для проектирования системы теле-радиоуправления и способно организовать передачу 13 независимых команд. Передача данных может осуществляться как по проводной линии так и (с небольшой доработкой) и при помощи радиоволн или при помощи ИК-сигнала.
Система состоит из двух частей: шифратор команд, схема которого представлена на рисунке 1

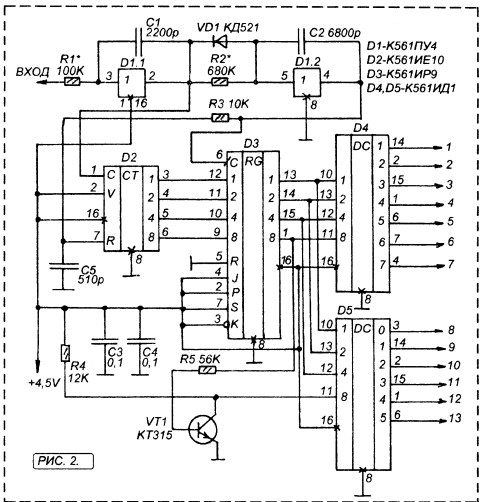

Дешифратор команд. Схема показана на рисунке 2
Единственный недостаток системы- она не может передавать несколько команд одновременно- при нажатии двух или более кнопок, формируется лишь одна команда.
Более подробно со схемой Вы можете ознакомиться в журнале-источнике, скачав его в нашей бесплатной библиотеке (ссылка указана в начале страницы)
