Система радиоуправления с частотным кодированием
категория
Радиоуправление
Система радиоуправления состоит из передатчика и приемника работающих на частоте 27 мГц.
Передатчик излучает сигнал, промодулированный на выходе частотами, частота которых изменяется при переключении команд.
Всего в данной системе предусмотрено 15 команд и каждой команде соответствует определенная часта этих импульсов.
Приемник состоит из радиоприемного тракта, формирователя импульсов логического уровня и дещифратора команд постоенного на основе цифрового частотомера. Дешифратор измеряет частоту импульсов на входе и в соответствие с результатом измерений включает один из выходов на котором устанавливается логическая единица.
Схема передатчика
Передатчик состоит из мультивибратора на логической микросхеме, в частотозадающей цепи которого включены кнопки включения команд- при нажатии на каждую из них будет меняться и частота генератора.
Таким образом генератор может вырабатывать 15 фиксированных частот.
Задающий генератор ВЧ передатчика выполнен на транзисторе VT1. Его частота стабилизированна при помощи кварцевого резонатора Q1.
Частотная модуляция происходит за счет отклонения резонанса кварца при помощи небольшого изменения параметров варикапа VD1- на него поступает сигнал с командного генератора.
На транзисторе VT2 выполнен выходной усилитель мощности передатчика.
Схема приемника
Радиоприемный тракт приемника изготовлен на основе довольно распространенной микросхемы К174ХА26. Она принимает радиочастотный сигнал и выделяет из него только лишь частоты самих команд.
Этот сигнал поступает на микросхему- компаратор A2. Данная микросхема имеет в своем составе управляемый генератор и за счет изменения сигнала на ее входах, сигнал на ее выходе будет изменяться по частоте.

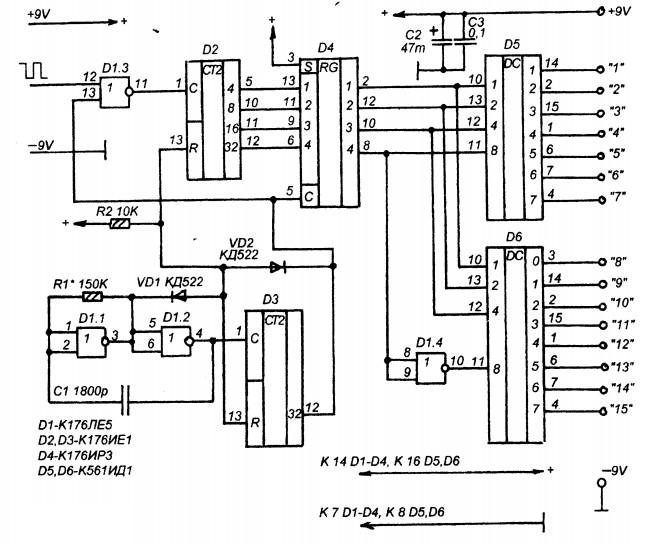

Схема дешифратора
Как уже упоминалось чуть выше- дешифратор команд построен по принципу частотомера и в соответствие с результатом измерений включает один из выходов.
Материал журнала Радиоконструктор 1999 год, №12, стр 10.
Там же можно посмотреть подробное описание и рекомендации по настройке
Автор Кожановский С.Д.
