Простой держатель электродов
категория
сварочное оборудование своими руками
Такая вещь как держатель электродов существует немало, в том числе и самодельных. Казалось-бы штука совсем и не хитрая (можно использовать и даже такой наипростейший вариант как три наспех сваренные арматурины), но, думается, нет нужды объяснять что от удобства сварки очень зависит и качество.
Мною была разработана тоже очень простая модификация электрододержателя, и надеюсь он пригодится и другим.

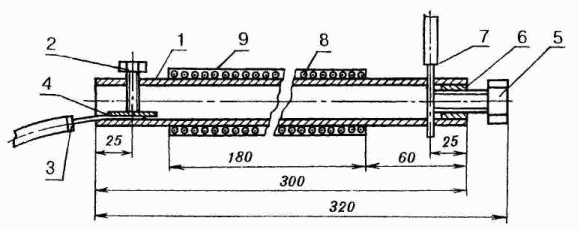

Вот его чертеж:
1 - основание; 2 - болт М8; 3 - кабель силовой; 4 - пластина контактная; 5 - болт М10; 6 - гайка M10; 7 - электрод; 8 - рукоятка (намотка провода ПРППМ2-1,2); 9 - слой прорезиненной изоленты.
Основой держателя служит 300-мм отрезок полудюймовой толстостенной стальной трубы. В 25 мм от одного торца в заготовке выполнено отверстие с резьбой М8 для зажима зачищенного конца силового кабеля от сварочного агрегата (при помощи болта и контактной пластины). В другой торец впрессована (вваривать нет необходимости) обточенная на конус гайка М10 - под болт фиксации электрода. Последний вставляется в сквозное отверстие диаметром 4 мм, предварительно просверленное в 25 мм от этого торца. Оформлена и рукоятка - намоткой виток к витку провода в термостойкой изоляции, закрепленного слоем прорезиненной изоленты.
А.ЗЕЛЕНИН, Краснодарский край
Моделист-конструктор 1999 №6
Вариант второй
Держатель состоит из ручки, двух Г-образных кронштейнов, располагающихся под небольшим углом друг к другу, и зажатых между ними на одной оси роликов. На внутренних сторонах последних имеются по четыре радиальных паза полукруглого профиля. В верхнем положении ролики слегка разомкнуты, а по мере прокручивания они (при приближении к нижнему положению) сходятся все плотнее, образуя гнездо, в котором и зажимается электрод.
1 - кабель; 2 - ручка (стеклотекстолит, гетинакс или лигнофоль); 3 - кронштейн Г-образный (латунь, 2 шт.); 4 - ролик с четырьмя пазами полукруглого профиля (латунь, 2 шт.); 5 - электрод; 6 - ось (шпилька с раскерненными гайками).
Оставаясь зафиксированным в таком держателе, рабочий электрод в процессе сварки, естественно, расходуется. И при образовании огарка заменяется целым, вставляемым в следующее, свободное гнездо.
Действуя новым электродом как рычагом, поворачивают ролики. Огарок, оказавшись вне зоны сжатия, выпадает из гнезда. А новый электрод, зажатый в нижнем положении, становится рабочим.
В.ЖУК, г. Хмельницкий, Украина
Моделист-конструктор 1999 №11
