Громкоговорящая приставка к телефонному аппарату
Категория
Схемы для телефонов
Г. Гвоздицкий
Радио, 1992 год, № 8, стр 16- 17
Данная приставка позволяет усиливать звук во время телефонного разговора. Это не совсем функция "громкой связи", предусмотренная в телефонных аппаратах- она не имеет возможности передавать сигнал в линию, применять ее можно в случаях пользования людьми с пониженным слухом.

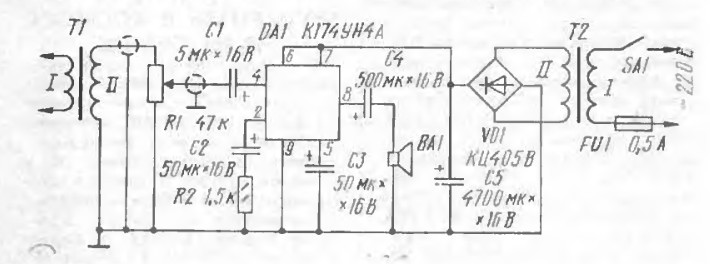

Схема приставки- усилителя к телефону показана на рисунке
Суть приставки достаточно проста- усилитель НЧ на специализированной микросхеме, и блок питания. Роль УНЧ здесь выполняет микросхема К174УН4, но можно сам усилитель выполнить и на более современной базе.
Включается приставка в линию при помощи трансформатора Т1- его первичная обмотка включается в разрыв телефонной линии. В роли трансформатора можно использовать любой выходной трансформатор НЧ (например от старого радиоприемника), включив его "наоборот"- родная вторичная обмотка имеющая меньшее количество витков, в этой схеме будет служить "первичкой".

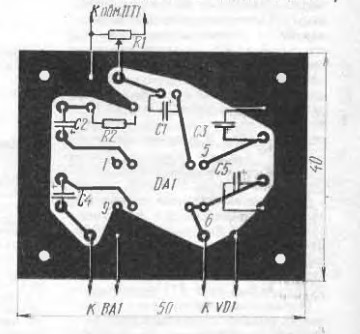

Все детали устройства размещаются на печатной плате, эскиз которой показан на рисунке.

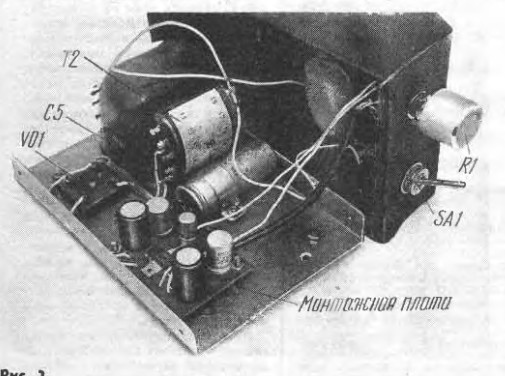

Примерный внешний вид готового устройства показан на рисунках ниже
