Автоматический регулятор скорости вентиляторов

Категория

схемы для компьютера

материалы в категории

Устройство предназначено для управления вентиляторами системы охлаждения персональных компьютеров. Представляет собой ШИМ-регулятор скорости вращения в зависимости от температуры термодатчика.

В отличие от использования простых схем с применением гасящего резистора, в которых лишняя энергия выделяется на пассивном компоненте, в данной схеме не происходит рассеивание тепла внутри корпуса, что повышает эффективность системы охлаждения ПК.
  В качестве датчика температуры установлен прецизионный термодатчик LM335 с чувствительностью 10 мВ/градус по абсолютной шкале. Для установки порога срабатывания используется потенциометр RV1. Нагрузка подключается к клеммам P1, P2, а питается устройство от компьютерного БП (провода: жёлтый +12 В, чёрный 0 В).

Характеристики
  • Номинальное напряжение питания: 12 В;
  • Номинальное напряжение нагрузки: 12 В;
  • Ток нагрузки: До 1 А.

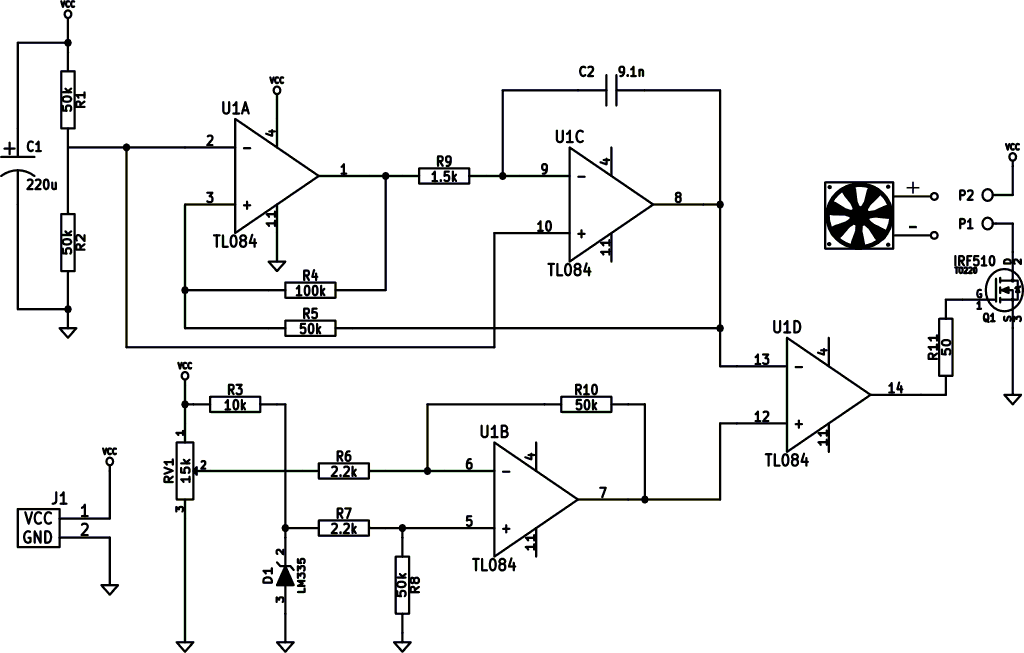

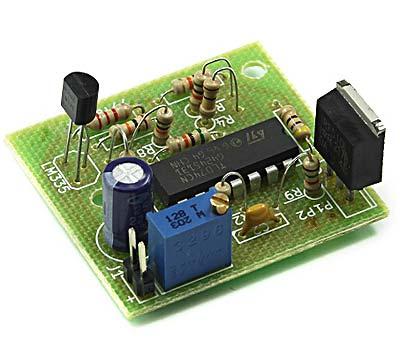

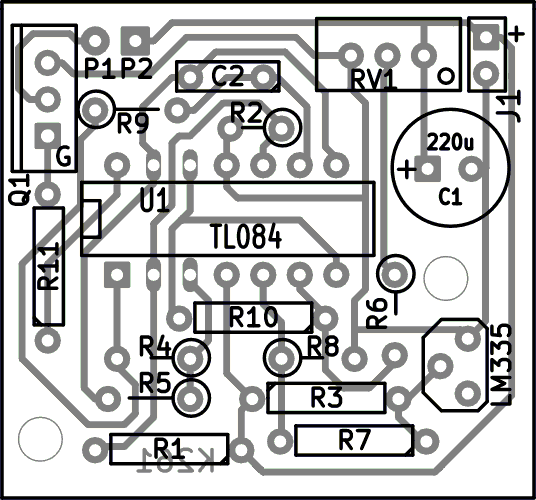

Внешний вид, схема и печатная плата с элементами

Автоматический регулятор скорости вентиляторов ПК

Устройство работает следующим образом. На элементах U1A и U1C собран генератор пилообразного напряжения, частота генерации которого определяется по формуле f = 1 / (4×R9×C2×R5 / R4) и составляет порядка 30 кГц, что выше слышимого диапазона. Резисторы R1 и R2 образуют делитель напряжения и служат для подачи половины напряжения питания на отрицательный вход операционного усилителя. Конденсатор C1 является сглаживающим.
  Датчик температуры LM335 представляет собой стабилитрон, напряжение которого зависит от температуры и при 30 ˚С составляет 3 В. При этом шаг роста напряжения - 10 мВ/ ˚С. Это напряжение поступает на неинвертирующий вход ОУ U1B.
На второй вход этого ОУ поступает напряжение с потенциометра RV1 и вычитается из напряжения датчика. Подстройкой RV1 производится установка порога срабатывания. Разностное напряжение с выхода U1B складывается с пилообразным сигналом U1C на компараторе U1D, на выходе которого образуется ШИМ-сигнал, открывающий и закрывающий транзистор Q1.

Примечания:
  • Для предотвращения перегрузки БП не рекомендуется использовать нагрузку общим током более 0,5 А.
  • Для измерения температуры определённых элементов ПК следует установить датчик на их корпусе.
  • Разрешается параллельно подключать несколько вентиляторов к одному устройству, при этом не превышая рекомендуемого тока нагрузки.


Элементы, применяемые в данной схеме достаточно распространенные и приобрести их можно в магазинах радиотоваров.
Но можно поступить проще- заказать данное устройство в виде набора (печатная плата и детали) вот здесь (возможен наложенный платеж)
