Усилитель для звуковой карты
категория
Схемы для компьютера
И. НЕЧАЕВ, г. Курск
Радио, 2002 год, № 5
Для совместной работы с компьютерами широко применяются специализированные активные или пассивные акустические системы (АС). Самые дешевые из них не отличаются качеством звуковоспроизведения, а высококачественные стоят недешево.
Если в наличии имеются старые отечественные АС небольшой мощности (10МАС-1, 15АС-213 и аналогичные), то звучать они будут неплохо, но подключить их непосредственно к выходу звуковой карты компьютера не всегда возможно. Дело в том, что звуковые карты имеют линейный выход сигнала 3Ч или выход на маломощные громкоговорители. Чтобы использовать АС мощностью 10...15 Вт, надо сделать дополнительный УЗЧ.
Собрать его можно на доступных интегральных микросхемах серии К174 (К174УН7, К174УН14, К174УН15).
Схема усилителя
В каждом из каналов микросхемы включены по стандартной упрощенной схеме и обеспечивают выходную мощность по 4 Вт на нагрузке 4 Ом. Регулятора громкости здесь нет, так как эта функция реализуется программно в компьютере. Для питания усилителя использован сетевой стабилизированный блок питания, в котором собраны понижающий трансформатор Т1, диодный мост VD1, сглаживающий конденсатор С16 и интегральный стабилизатор напряжения DA3.

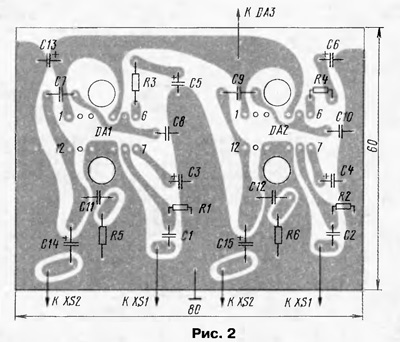

Большинство деталей размещено на печатной плате из односторонне фольгированного стеклотекстолита, эскиз которой показан на рис. 2.
Микросхемы через отверстия в плате с помощью коротких металлических втулок крепятся вместе с платой к ребристому теплоотводу размерами примерно 70x80 мм. На этом же теплоот-воде рядом с платой устанавливают микросхему DA3. Диодный мост VD1 и конденсатор С16 размещают в любом удобном месте корпуса. Сам корпус может быть пластмассовым подходящего размера.
В устройстве можно применить детали: оксидные конденсаторы К50-6, К50-35 или аналогичные импортные, неполярные ≈ К10-17, КТ, КЛС, резисторы ≈ МЛТ, С2-33. Диодный мост можно заменить четырьмя отдельными диодами ≈ КД208А, КД212А, КД212Б, а также из серии КД213 или КД202 с любым буквенным индексом. Трансформатор Т1 можно подобрать подходящий, который должен обеспечивать на конденсаторе С16 напряжение 18...20 В при токе нагрузки 1,5 А. Гнезда можно применить любые, например, от стереотелефонов, или другие подходящие, выключатель SA1 ≈ МТ-1 или аналогичный.
Налаживание усилителя сводится (в случае необходимости) к установке коэффициента усиления подбором резисторов R3, R4 (в пределах -30...+200 % от указанного на схеме номинала).
Усилитель можно снабдить светодиодным индикатором включения (HL1), но если усилитель будет размещен за компьютером или громкоговорителями, то такая индикация может быть ненужной. Выключатель SA1 также не является обязательным, потому что УМЗЧ можно питать вместе с компьютером через один "пилот". Вход УМЗЧ соединяют с компьютером экранированным проводом.
