Простой программатор для ППЗУ К556РТ4
категория
Схемы программаторов
В различных радиолюбительских конструкциях получили широкое распространение ППЗУ типа К556РТ4, программируемых посредством пережигания внутренних перемычек. Хотя такие микросхемы программируются всего лишь единократно, но меняя микросхемы с различными прошивками (можно для этой цели установить сокету), возможности устройства можно расширить многократно.

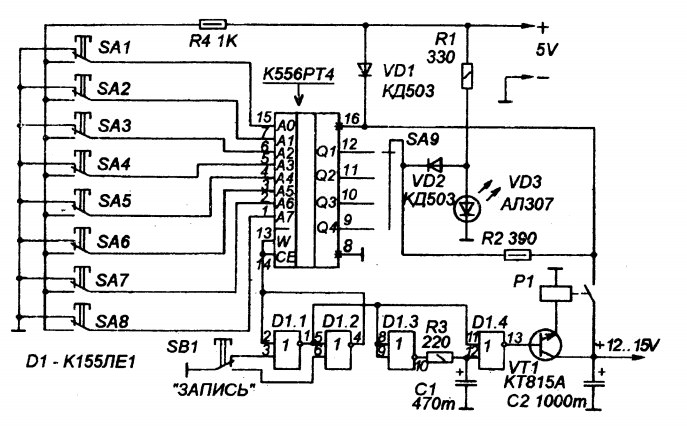

Здесь приводится схема простого программатора для таких ППЗУ.
Программирование производится следующим образом: тумблерами SA1- SA8 устанавливаются адреса по которым нужно записать информацию. Затем запись каждого бита производится последовательно- переключатель SA9 устанавливается на выход на которых по данному адресу должна быть логическая "1" и нажимается кнопка SB1, включающая запись этой единицы.
Затем следующий байт- тумблерами SA1- SA8 адрес, переключатель SA9 поочередно к тем выходам где должна быть "1" и снова запись кнопкой SB1. Те выходы где при определенной бите должен быть "0" запись не производится.
Питание схемы двойное: +5 Вольт необходимые для питания микросхем и напряжение +10...15 Вольт необходимые для прожига микросхемы.
Реле можно использовать любое с наряжением срабатывания 12 Вольт. (например РЭС-9, РЭС-22).
Программа должна быть в двоичном коде. Если у Вас имеется программа в шестнадцатиричном то ее необходимо пересчитать.
Радиоконструктор 2000 год, № 3, стр 18.
