Осциллограф С1-103

категория

Схемы измерительных приборов

материалы в категории

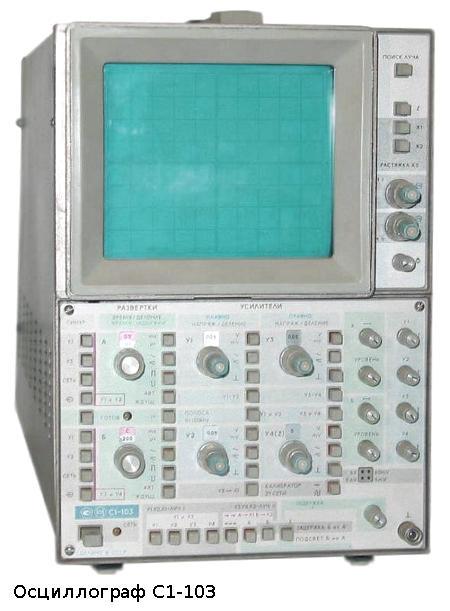

осциллограф С1-103, технические характеристики, схема и описание

Двухлучевой осциллограф С1-103 предназначен для исследования формы и измерения параметров путем визуального наблюдения и фотографирования от одного до четырех периодических и однократных сигналов, отображаемых в одном или двух временных масштабах, величиной от 0,2*10^-3 до 250 В и длительностью от 0,4*10^-6 до 5 с, а также для сопоставления измерения от двух до четырех сигналов.

Прибор применяется для злектро- и радиоизмерений в различных областях науки и техники при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Технические характеристики осциллографа С1-103

  • Число каналов  4;
  • Полоса пропускания  (0 … 10) МГц;
  • амплитуда  6 мВ; 60 мВ; 0,6 В; 6 В;
  • погрешность  ±1%;
  • частота  100 кГц;
  • погрешность  ±1%;
  • Размер экрана ЭЛТ  94×114 мм;
  • Ширина линии луча  1 мм;
  • Электропитание от сети переменного тока  220 В, 50 Гц;
  • потребляемая мощность  130 В×А;
  • Условия эксплуатации:  температура окружающей среды  (+5 … +40)°С,  относительная влажность при температуре +30°С  95%;
  • Время непрерывной работы  8 ч;
  • Габаритные размеры  541×200×304 мм;
  • Масса  17 кг.

Вертикальное отклонение:

  • Коэффициент отклонения  0,05 мВ/дел … 20 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) основная погрешность  ±4%;
  • Максимальная амплитуда исследуемых сигналов: при непосредственном входе  80 В, с выносным делителем 1:10  250 В;
  • Время нарастания переходной характеристики  35 нс;
  • Входное сопротивление: при непосредственном входе  1 МОм, с выносным делителем 1:10  10 МОм;
  • Входная емкость: при непосредственном входе  60 пФ, с выносным делителем 1:10  20 пФ;
  • Режимы по вертикали  канал 1, канал 2, канал 3, канал 4, все 4 канала одновременно в режиме поочередно или прерывисто.

Горизонтальное отклонение:

  • Коэффициент развертки: 0,1 мкс/дел … 0,5 с/дел, а с внешним блоком конденсаторов до 5 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) основная погрешность  ±4%, погрешность в диапазоне от 40 нс/дел и более при включении растяжки  ±10%;
  • Растяжка развертки  5 раз;
  • Режим работы разверток каналов А и Б автоколебательный, ждущий, однократный.

Синхронизация:

  • Диапазон частот  20 Гц … 10 МГц;
  • Уровень синхронизации  (0,8 … 8) дел;
  • Источники  внутренняя, внешняя;
  • Амплитуда внешней синхронизации  (0,5 … 10) В;
  • Нестабильность синхронизации изображения  8 нс.

Схему и описание работы осциллографа С1-103 Вы можете скачать из вложений.
У нас все бесплатно, без регистрации и проверено антивирусом!

Вложения к странице
ФайлОписаниеРазмер файла:
Скачать этот файл (c1-103.rar)c1-103.rar 4278 Кб
Скачать этот файл (с1-103_ устройство и принцип работы.rar)с1-103_ устройство и принцип работы.rar 3929 Кб
