Осциллограф С1-71

категория

схемы измерительных приборов

материалы в категории

Принципиальная схема осцилографа С1-71 и его блоков, характеристики осциллографа, а также его внешний вид (фото). Принципиальная схема разбита на два листа и дополнительные части.

Универсальный осциллограф С1-71  предназначен для исследования формы электрических сигналов в диапазоне частот постоянного тока до 100МГц путем визуального наблюдения или при помощи фотографирования,  а также для измерения амплитуд в диапазоне от 0,01В до 60В и временных интервалов от 2*10^-8с  до  1с.

Внешний вид

c1-71

Характеристики прибора

  • Количество лучей ЭЛТ  1;
  • Диапазон измеряемых напряжений  40 мВ – 60 В;
  • Диапазон измеряемых интервалов времени  0,02 мкс – 1 сек;
  • Полоса пропускания  0 – 2 Мгц;
  • Время нарастания перходных характеристик  4 нсек;
  • Погрешность измерения амплитуды сигнала  не более 6 %;
  • Погрешность измерения интервалов времени  не более 6 %;
  • Выброс на перходных характеристиках  не более 10%;
  • Ширина линии луча  0,8 мм;
  • Рабочая площадь экрана по горизонтали  80 мм;
  • Рабочая площадь экрана по вертикали  48 мм;
  • Напряжение питающей сети     220 В 50 Гц,    115 В 400 Гц;
  • Потребляемая мощность  150 ВА;
  • Диапазон рабочих температур  от -10 до + 35 град С;
  • Габаритные размеры  348 Х 221 Х 506 мм;
  • Масса  19 кг.

Условия эксплуатации:

  • Температура окружающей среды - от -10°С до +40ºС при относительной влажности 65%±15%;
  • Мксимальная влажность - до 95% при температуре +30ºС±2°С;
  • Амосферное давление - 750мм.рт.ст.

Рабочая часть экрана прибора осциллографа С1-71 универсального

  • По горизонтали - 80мм (10 делений);
  • По вертикали - 48мм (6 делений).

Принципиальная схема осцилографа С1-71

осциллограф С1-71 схема

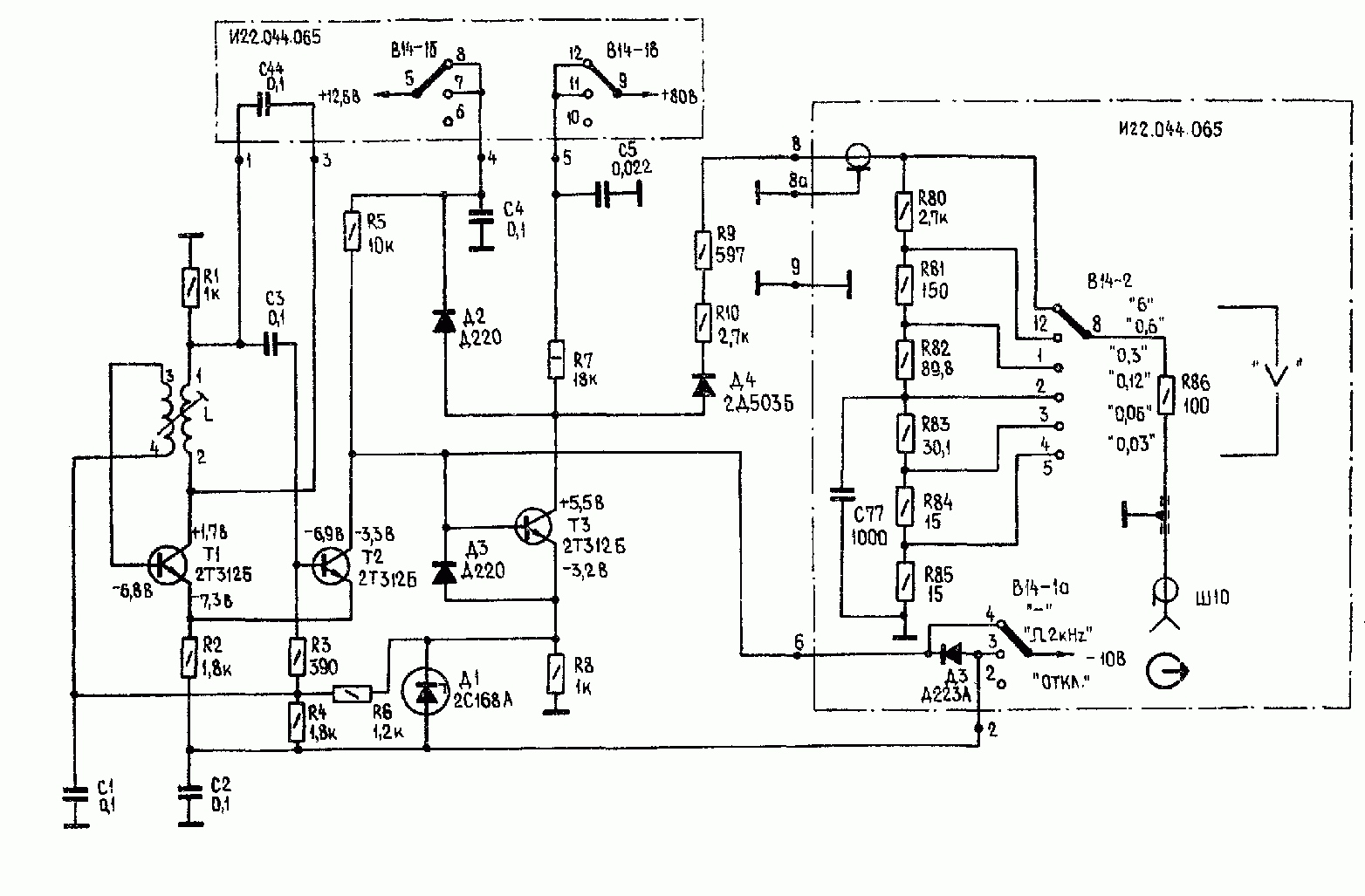

Универсальный осциллограф  C1-71 схема электрическая принципиальная И22 044 065 Э3. Лист 1.

Примечания: 1. Конденсатор С37 ёмкостью 24...62пф типа КСОТ-1-250-Г с допуском ±5%. 2. Резисторы R50* и R51* могут отсутствовать, в этом случае электрод 7 Л2 по необходимости соединять с корпусом или источником +80В.

Осциллограф универсальный С1-71 схема электрическая принципиальная И22.044.065 Э3. Лист 2.

Схема электрическая принципиальная И2.2.032.051 33.

Осциллограф универсальный С1-71, делитель напряжения 1:10 схема электрическая принципиальная И22.727.057 Э3.

Пробник. Схема электрическая принципиальная И22.746.020 Э3.



Осциллограф универсальный С1-71 схема высоковольтного преобразователя И23.211.018 Э3.

Выпрямитель. Схема электрическая принципиальная И23.215.050 Э3.

 Выпрямитель Схема электрическая принципиальная И23.215.051 Э3.

Выпрямитель. Схема электрическая принципиальная И21.2І5.058 Э3.

Выпрямитель. Схема электрическая принципиальная И23.215.059 Э3.

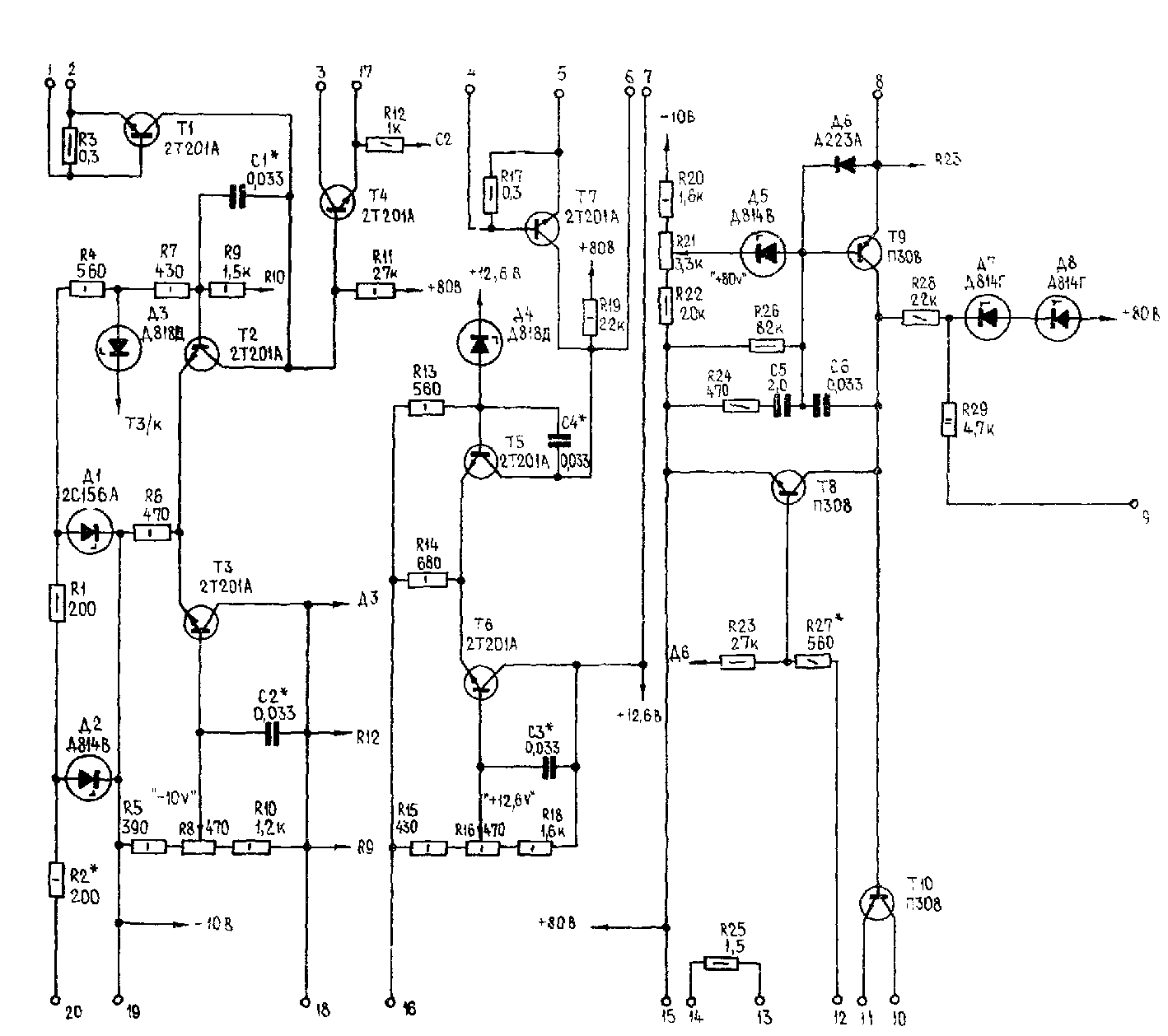

Стабилизатор. Схема электрическая принципиальная И23.233.041 Э3.



 Осциллограф универсальный 1-71. Усилитель Y. Схема электрическая принципиальная И25.030.007 Э3.

Усилитель Y. Схема электрическая принципиальная И25.030.008 Э3.

Усилитель Z. Схема электрическая принципиальная И25.035.002 Э3.



Синхронизация. Генератор развертки. Усилитель X.  Схема электрическая принципиальная И25.081.004 Э3. Лист 1.

 Синхронизация. Генератор развертки Усилитель X. Схеме электрическая принципиальная И25.081.004 Э3. Лист 2.

Осциллограф С1-71 схема калибратора. Схема электрическая принципиальная И25.065.000 Э3.

Делитель. Схема электрическая принципиальная И25.172.007 Э3.

Осциллограф универсальный С1-71. Насадка. Схема электрическая принципиальная И26.451.013 Э3.

Схема электрическая принципиальная И26.451.014 Э3.

Насадка. Схема электрическая принципиальная И26.451.014-01 Э3.
