Принципиальная схема осциллографа С1-49 и внешний вид

Полупроводниковый осциллограф С1-49 предназначен для наблюдения и исследования формы электрических процессов в диапазоне частот от 0 - 5 Мгц, путем визуального наблюдения и измерения значений их амплитуд.

c1-49

Основные характеристики

  • Количество лучей ЭЛТ - Однолучевой;
  • Диапазон измеряемых напряжений - 20 мВ – 200 В;
  • Диапазон измеряемых интервалов времени - 8 мкс – 0.5 сек;
  • Полоса пропускания 0 – 5,5 Мгц;
  •  Погрешность измерения амплитуды сигнала  - не более 10 %;
  • Погрешность измерения интервалов времени - не более 10 %;
  • Ширина линии луча  - 0,6 мм;
  • Рабочая площадь экрана по горизонтали  - 60 мм;
  • Рабочая площадь экрана по вертикали - 36 мм;
  • Напряжение питающей сети - 220 В 50 Гц, 115 В 400 Гц;
  • Потребляемая мощность - 38 ВА;
  • Диапазон рабочих температур -30 + 50 град С;
  • Габаритные размеры - 170 Х 223 Х 445 мм;
  • Масса - 8,5 кг.

ПАРАМЕТРЫ КАНАЛА Y

  • Чувствительность канала Y - 10 мВ/дел – 20 В/дел;
  • Входное сопротивление канала - 1 Мом;
  • Входная емкость канала - 50 пф.

ПАРАМЕТРЫ КАНАЛА X

  • Длительность развертки минимальная - 0,2 мкс/дел;
  • Длительность развертки максимальная - 10 мсек/дел;
  • Амплитуда сигналов внешней синхронизации - 0,5 – 30 В;
  • Диапазон частот внешней синхронизации - 1 гц – 5 Мгц;
  • Входное сопротивление внешней синхронизации - 1 Мом.

ПАРАМЕТРЫ КАНАЛА Z

  • Диапазон частот канала - 30 гц –1 Мгц;
  • Диапазон входных напряжений - 10 – 60 В;
  • Входное сопротивление канала - 1 Мом.

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ

  • Частота сигнала калибровки - Меандр 2 Кгц;
  • Напряжение сигнала калибровки - 50 мВ.

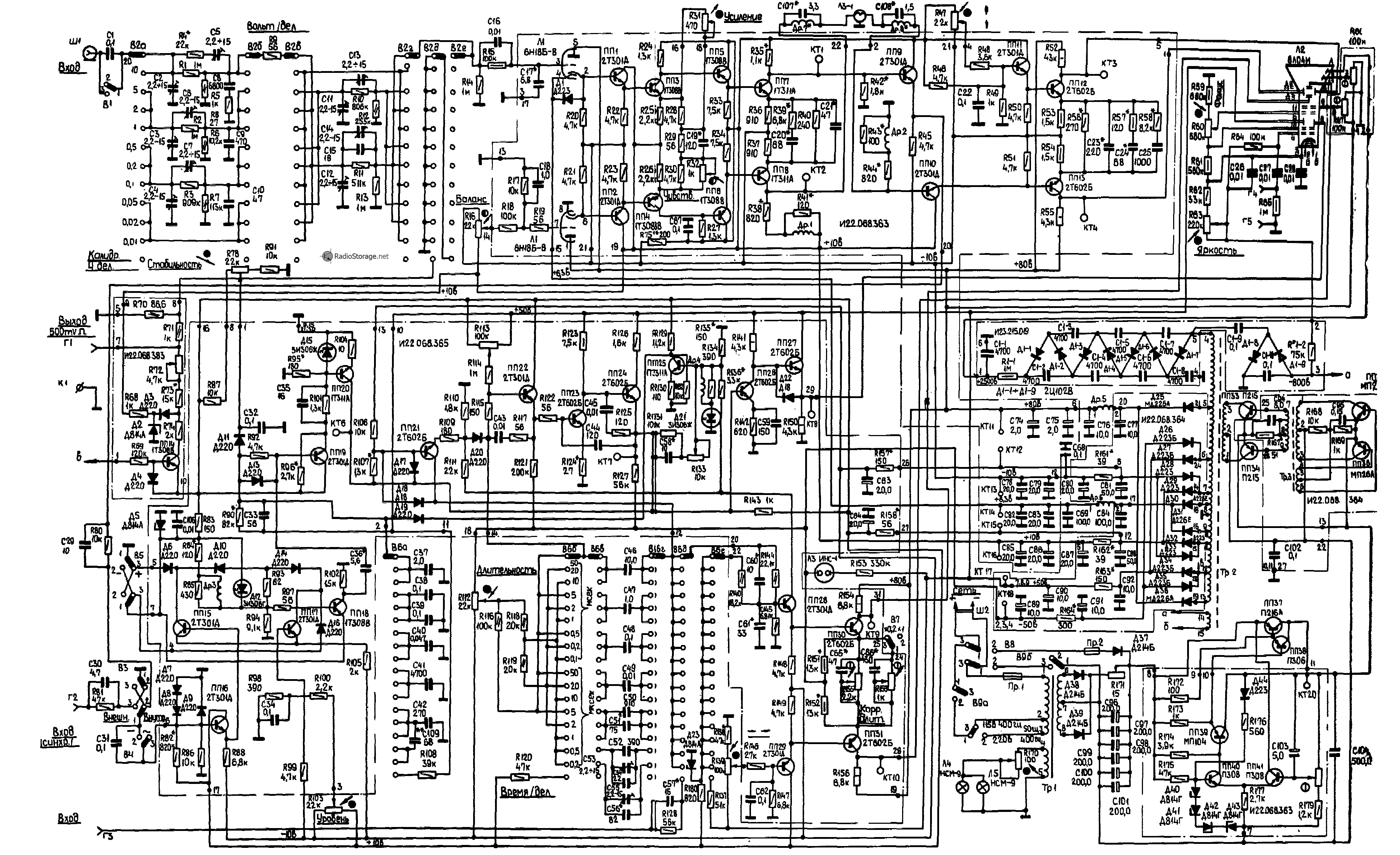

Принципиальная схема осциллографа

с1-49 осциллограф схема
