Искровой дефектоскоп

категория

Самодельные приборы

материалы в категории

Искровой дефектоскоп предназначен для проверки изоляционного покрытия труб газопроводов, электролитических ванн и т. п. Повышенное почти в два раза напряжение сети со вторичной обмотки трансформатора Т1 выпрямляется диодом V1 и поступает на тринистор VЗ. Тринистор управляется полуволнами напряжения, поступающего с обмотки III трансформатора Т1 через диод V2. Когда тринистор V3 закрыт, конденсатор С1 успевает зарядиться до напряжения около 300 В. Тринистор периодически открывается, и конденсатор С1 разряжается через него и первичную обмотку высоковольтного импульсного трансформатора Т2. На вторичной обмотке трансформатора Т2 возникает высоковольтный импульс.

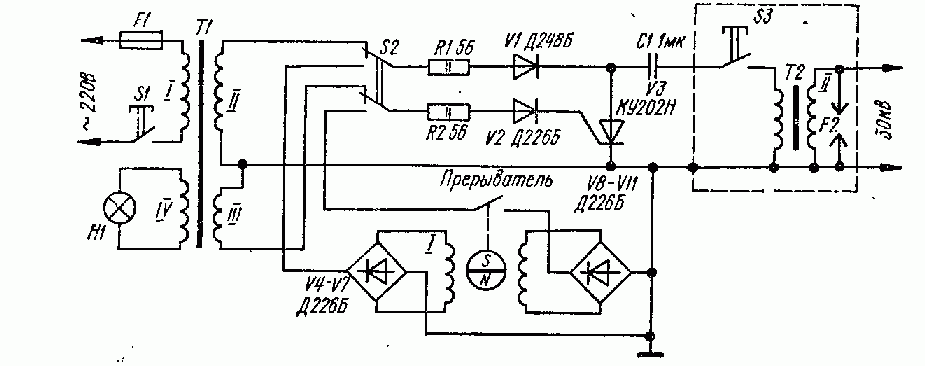

Схема дефектоскопа

Один конец вторичной обмотки трансформатора Т2 соединен с рабочим электродом, установленным на выносном щупе; другой — с корпусом электролитической ванны (или любого другого исследуемого объекта).

При питании от автономного источника напряжения переключатель S2 переводят в нижнее (по схеме) положение. Необходимые в этом случае напряжения получают от ручного генератора, в качестве которого использован переделанный мегомметр M1103. Напряжения, получаемые в обмотках статора при вращении ручки генератора, выпрямляются двумя выпрямителями, собранными на диодах V4 — V7 и V8 — V11.

Все детали блока питания и импульсного генератора собраны в корпусе мегомметра. Переделка генератора мегомметра заключается в том, что удаляют полностью коллектор и укорачивают ось до подшипника. На статор наматывают дополнительную обмотку //, содержащую 150 витков провода ПЭВ-2 диаметром 0,2 мм. Трансформатор Т1 имеет магнитопровод площадью сечения 8,1 см2 (Ш30 X 27).

Обмотка 1 содержит 1320 витков провода ПЭЛ диаметром 0,2 мм, обмотка II — 2400 витков привода ПЭЛ диаметром 0,15 мм, обмотка III — 90 витков провода ПЭЛ диаметром 0,3 мм, а обмотка IV — 38 витков пробода ПЭЛ диаметром 0,35 мм.

В качестве импульсного трансформатора использована индукционная катушка зажигания от автомобиля, помещенная в экран из тонкого стального листа. На одном торце экрана укреплен разъем для подключения проводов питания и заземления, к другому приклеена втулка с патроном для установки сменных штырей рабочего органа дефектоскопа. Разрядник F2 прикреплен к корпусу высоковольтного импульсного трансформатора на стальной обойме.

При проверке целостности изоляции щупом проводят по ее поверхности. В том случае, если она цела, пробой происходит только через разрядник F2. Как только в слое изоляции встретится хотя бы микроскопическая трещина, через нее произойдет электрический пробой и разряд между электродами F2 прекратится.
