Светодиодный испытатель транзисторов

категория

Самодельные приборы

материалы в категории

Простой испытатель транзисторов позволяет проверить работоспособность биполярных транзисторов n-p-n и p-n-p структуры.

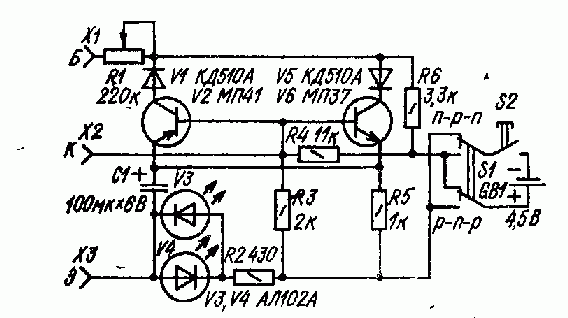

Схема прибора

испытатель транзисторов со светодиодом



Проверяемый транзистор совместно с одним из установленных в приборе (в зависимости от структуры проверяемого транзистора, определяемой положением переключателя S1) V1 или V2 образует мультивибратор, генерирующий колебания низкой частоты. Индикаторами наличия колебаний, а значит и исправности проверяемого транзистора, служат светодиоды V3 и V4, которые вспыхивают с частотой, генерируемой мультивибратором.

Этим прибором можно проверять транзисторы малой, средней и, в ряде случаев, большой мощности. С помощью резистора R1 оценивают - (приблизительно) усилительные свойства проверяемого маломощного транзистора — чем больше сопротивление введенной части резистора, при котором еще работает мультивибратор, тем выше коэффициент передачи по току этого транзистора. Источником питания прибора служит одна батарея 3336Л.
