Логический щуп очень пригодится при наладке цифровых устройств. Он позволяет быстро и просто определить логические уровни в разных пунктах схемы.

На входе описанного щупа находятся два компаратора, которые получают напряжение смещения с резисторных делителей. При измерениях схем TTL (питание 5 В) напряжение смещения беретсяс делителя R3, R4, R5. При переключателе типа работы, поставленном в положение CMOS, напряжение берется с делителя R6, R7, R8.

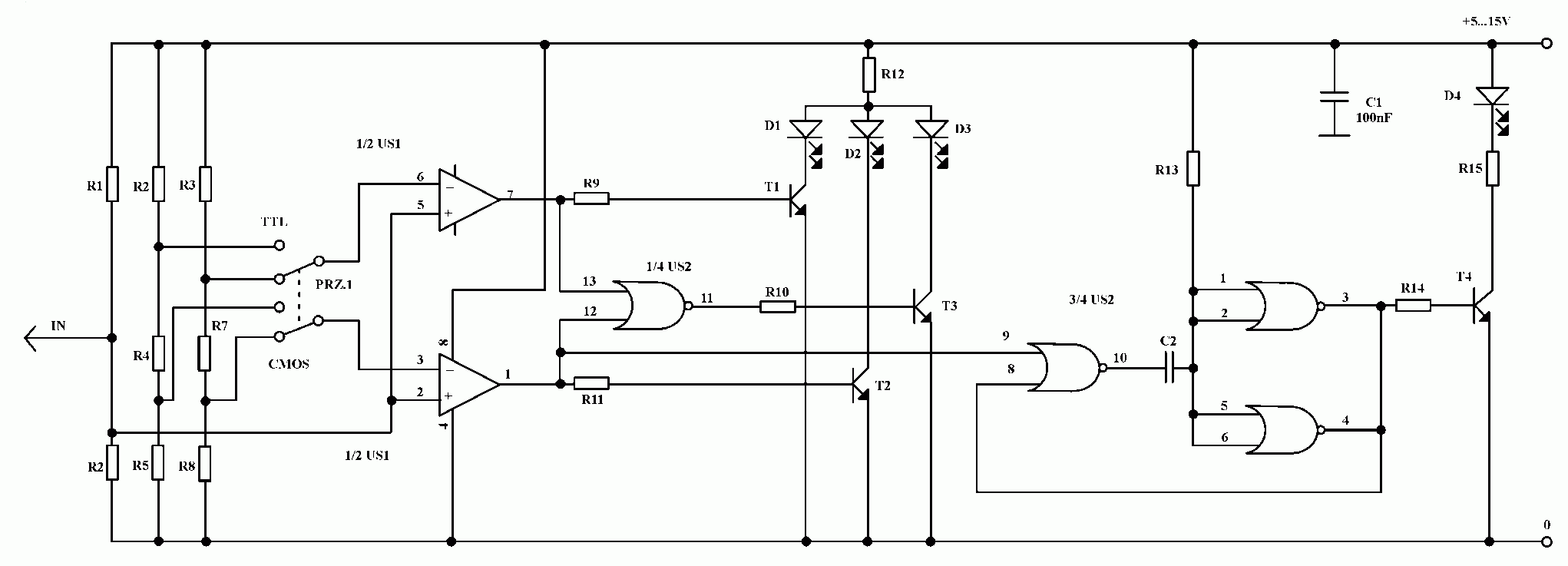

Схема прибора

логический щуп-пробник схема

Выходы компараторов управляют светодиодами посредством транзисторов Т1 и Т2. Если на выходах обоих компараторов логический 0, на выходе элемента А микросхемы US2 - логическая 1 и светится светодиод 3 (положение нестабилизированное)

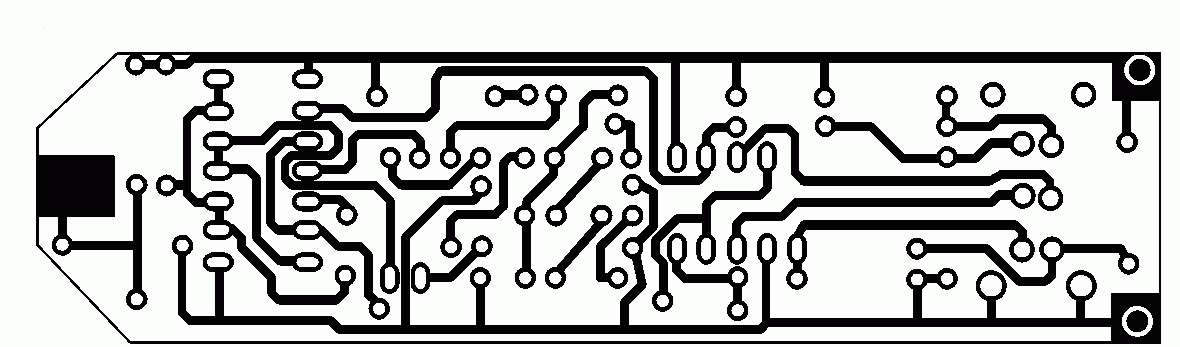

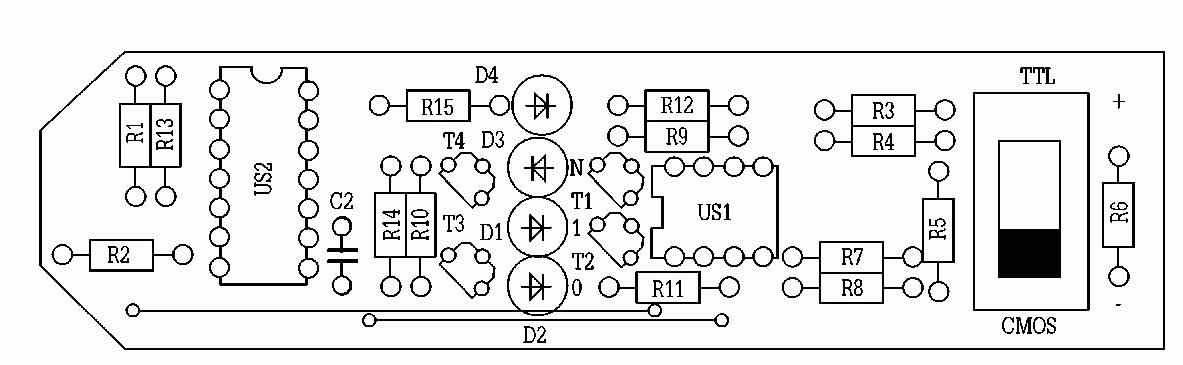

Чертежи печатной платы

Элементы В, С, D схемы US2 образуют моностабильную систему, задачей которой является продление продолжительности коротких импульсов с исследуемого устройства. Постоянная временная система (100 мс) определяет величину элементов R13, С2.

Список деталей

US1

LM358

US2

CD4001

Т1, Т2, Т3, Т4 - ВС237, КТЗ10 и т. п.

D1, D4

красные светодиоды 03 мм

D2

зеленые светодиоды 03 мм

D4

желтые светодиоды 03 мм

С1, С2

100 нФ





R1,R13

1 МОм

R2

470 кОм

R3

39 кОм

R4, R6, R8

15 кОм

R5, R9, R10, R11, R14

10 кОм

R7

27 кОм

R12, R15

1 кОм



Входное сопротивление щупа равно 330 кОм. Напряжение питания 5-15 В, максимальный потребляемый ток 15 мА. Щуп лучше всего сделать из иголки шприца.
