Детектор наличия аудио сигнала

категория

Самодельные приборы

материалы в категории

Предлагаемое устройство очень поможет при ремонте радиоаппаратуры. Оно позволяет локализовать повреждения в соединениях малых и средних частот. Схема состоит из усилителя низкой частоты и детектора высокой частоты.

Вход усилителя низкой частоты следует подключить там, где ожидается наличие акустических сигналов. При переключателе вида работы, установленном в положении высокой частоты, вход пробника подключается к каскадам усилителей большой и промежуточной частоты в соединениях AM.

Искатель сигнала может запитываться от блока питания исследуемой схемы, если величина напряжения не более 12 В. В случае когда чувствительность усилителя неудовлетворительна, можно попробовать уменьшить величину резистора R1 до такой величины, чтобы не наступало возбуждение усилителя. Детектор работает по схеме удвоителя напряжения.

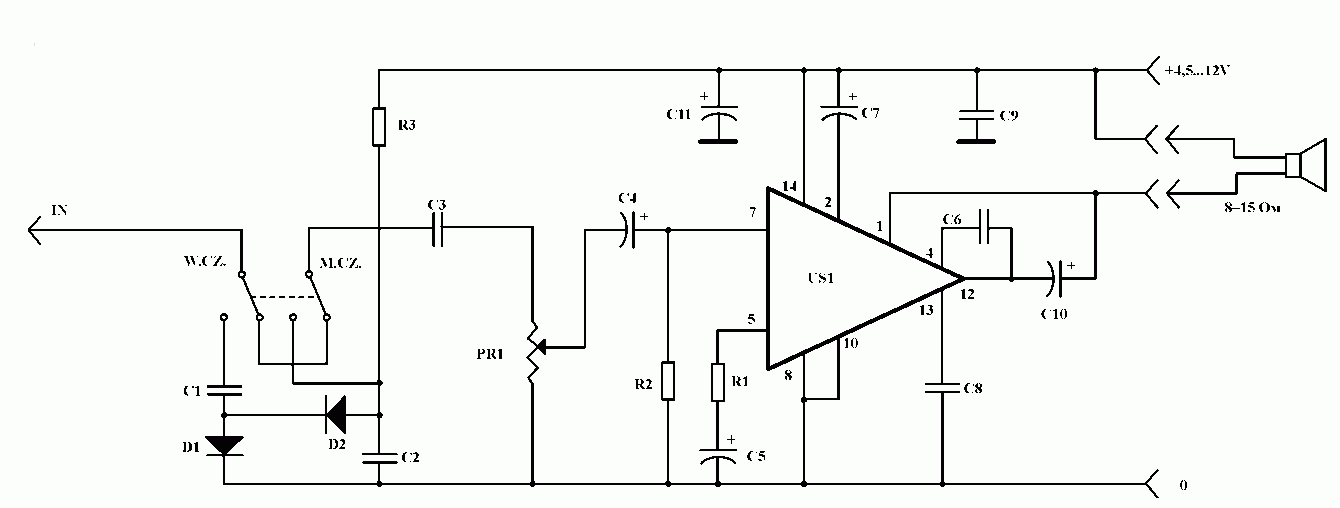

Схема детектора аудиосигнала

Резистор R3 вызывает увеличение чувствительности детектора. Используя искатель сигнала, следует его вход подключать от входных ступеней к выходным, проверяя наличие сигнала и контролируя его качество. Когда обнаружим его исчезновение или плохое качество, поломку следует искать в этом каскаде.

US1

UL1482

D1, D2

ААР153

PR1

22-47 кОм

С4

220-330 нФ

С5

22-47 мкФ

С7

22 мкФ

С10

100 мкФ

С11

220 мкФ



R1

33 Ом

R2

100 кОм

R3

220 кОм

С1,С2

10 нФ

С4

1-2,2 мкФ

С6

100 пф

С8,С9

100 нФ

Следует обратить внимание, что входы искателя сигнала не следует подключать непосредственно к выходу усилит еля мощности, напряжению питания или выводам сетевого трансформатора, так как это угрожает выходом из строя интегральной микросхемы US1.
