мультиметр MASTECH M-890
Характеристики и схемы
Категория
Схемы измерительных приборов
Мультиметры семейства M890 - компактные, износостойкие, карманные.
Предназначен для контроля постоянного и переменного напряжения, постоянного тока, сопротивления, емкости, частоты, температуры, проверки диодов и транзисторов, прозвонка.
КМОП АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индексацией перегрузки. Защита от перегрузок обеспечена до указанных пределов
Идеальны для использования в полевых условиях, лаборатории, мастерских и домашнем хозяйстве.
Дисплей - 3 1/2 - разрядный, 7-сегментный жидкокристаллический индикатор.
Питание: одна 9-вольтовая батарея типа 6F22. Размеры: 88х170х38мм. Масса 340г.
Точность гарантирована в течении 1 года, при 23±5°C и относительной влажности менее 75%.
Функционально мультиметры M-890 имеют несколько различий: один дополнены функцией измерения температуры, другие- встроенным частотомером и так далее и поэтому в наименовании модели у данных приборов прусутствует еще одна дополнительная буква.
Схемы всех разновидностей данного прибора показаны ниже:
MASTECH M-890C

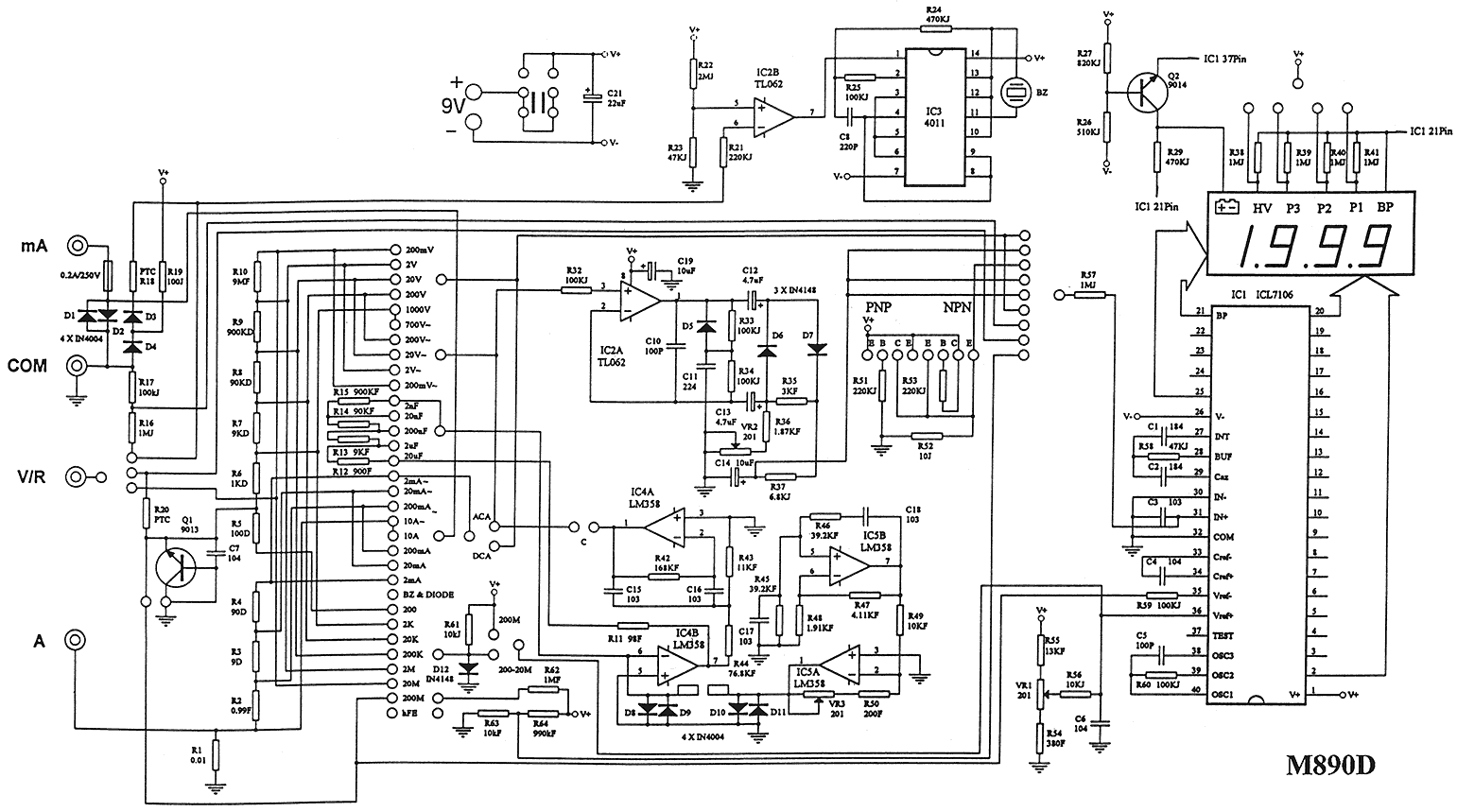

MASTECH M-890D
MASTECH M-890F
MASTECH M-890G
Все картинки кликабельны!
