Генератор периодических импульсов

Категория

Самодельные измерительные приборы

материалы в категории

Радиоконструктор, 2001 год, №8, стр 24- 25

При разработке или настройки некоторых устройств может потребоваться управляемый генератор прямоугольных импульсов, причем желательно оснащенный возможностью регулировки периодичности повторения интервалов и их длительности.
Например- какое-то устройство должно включиться на определенный промежуток времени, затем отключиться на какое-то время и вновь включиться и при этом требуется возможность управлять длительностью работы или времени отключения.

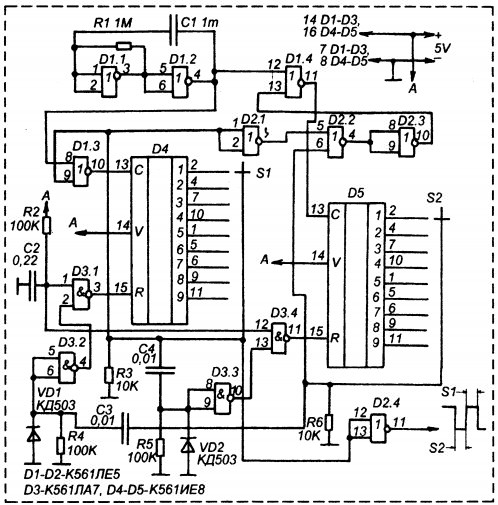

Вариант устройства, отвечающего данным требованиям, показан на рисунке

В нем предусмотрены два переключателя позволяющие изменить длительность положительных и "нулевых" импульсов, выдаваемых генератором.

Если есть желание узнать более подробно о работе устройства- скачайте журнал-источник в нашей бесплатной библиотеке (ссылка в начале)
