Прибор для проверки работоспособности кварцевых резонаторов

категория

Самодельные приборы

материалы в категории

С. Андреев
Радиоконструктор 2000 год, № 4, стр 27

При помощи данного прибора можно проверить на работоспособность кварцевые резонаторы с частотою от сотни килогерц до сотни мегагерц.

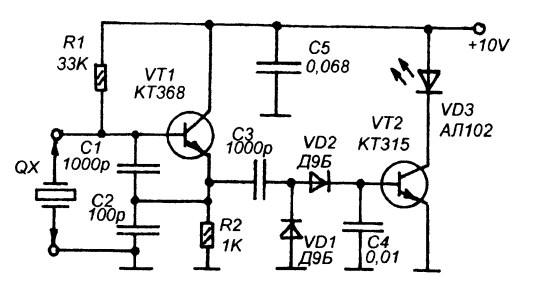

Схема прибора

Суть прибора проста: при подключении проверяемого резонатора начинает работать генератор на транзисторе VT1. Далее при помощи детектора на диодах VD1, VD2 сигнал вырабатываемый генератором распознается и загорается светодиод.
В процессе настройки возможно придется подобрать номинал резистора R1
