Лабораторный генератор звуковой частоты

категория

Схемы самодельных измерительных приборов

материалы в категории

Генератор звуковой частоты- незаменимый помощник в радиолюбительской лаборатории. С его помощью можно проверить и отрегулировать аудиотехнику, ставить различные опыты.
Здесь представлена схема достаточно простого генератора ЗЧ выполненного на микросхеме- операционном усилителе.

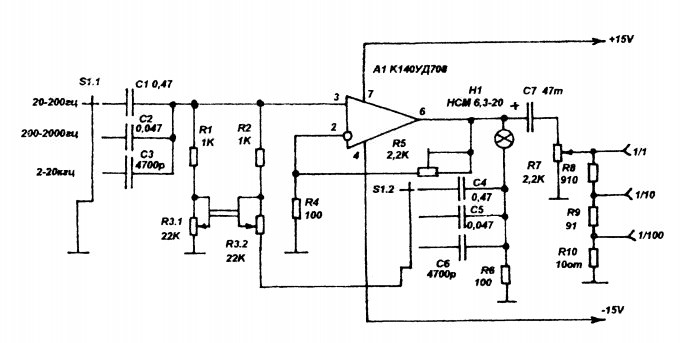

Схема генератора

Выбор частотного диапазона производится переключателем S1, плавная регулировка частоты сдвоенным переменным резистором R3.
Выходное напряжение генератора составляет 1 Вольт при КНИ не более 0,5%.
Выходной сигнал можно снимать либо с резистора R7 либо с делителя на резисторах R8, R9, R10.

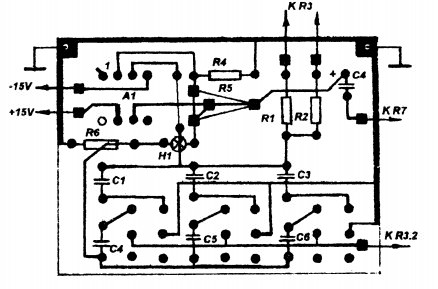

Чертеж печатной платы генератора

Питание генератора необходимо осуществлять от стабилизированного двуполярного источника питания.
Вместо указанной микросхемы К140УД70В можно использовать К140УД60В, К140УД6, К140УД7 (в типовом включении).

Павлов С.
Радиоконструктор №1. 1999 год
