Усилитель на 150 Ватт микросхеме LA47536 и эквалайзером на микросхемах LF353
Долго думал в каком разделе разместить эту схему: здесь или в автоэлектронике
В общем-то это усилитель, но с питанием 12 Вольт и поэтому он скорее всего лучше подойдет для автомобиля нежели для домашнего использования (ток потребления у него слишком большой и изготавливать источник питания не совсем целесообразно...)

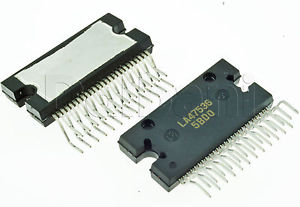

Итак: в качестве выходного усилителя используется микросхема LA47536. Это практически готовый усилитель на 4 выхода и с дистанционным управлением. Выглядит она вот так:
Как говорят аналоги у ней имеются: TA8275H, TDA7384 ,LA4743 но я сам лично не проверял. Если есть опыт замены- можете сообщить об этом на ФОРУМЕ, будем признательны...
Схема включения микросхемы LA47536
Для того чтобы получить качественный звук усилитель можно дополнить эквалайзером.
Схема эквалайзера
Сам эквалайзер и предварительный усилитель собраны на микросхеме-операционном усилителе LF353. Она прямых аналогов не имеет, но в принципе вместо нее можно применить и другой ОУ (например LM358N в типовой схеме включения).
Блок-схема всего устройства получится такая:
Микросхему-усилитель необходимо разместить на радиаторе с площадью не менее 1000 кв. см.
Примечание: инфа с сайта radio-hobby.org
