Пятиполосный эквалайзер
При помощи специализированной микросхемы LA3600 можно буквально за пол-часа самому сделать пятиполосный эквалайзер Единственный недостаток- микросхема рассчитана для работы лишь под один канал- если мы имеем дело со стереозвуком то придется собирать две схемы.
Диапазоны регулировок: 108Гц, 343Гц, 1.08кГц, 3.43кГц, 10.8кГц.

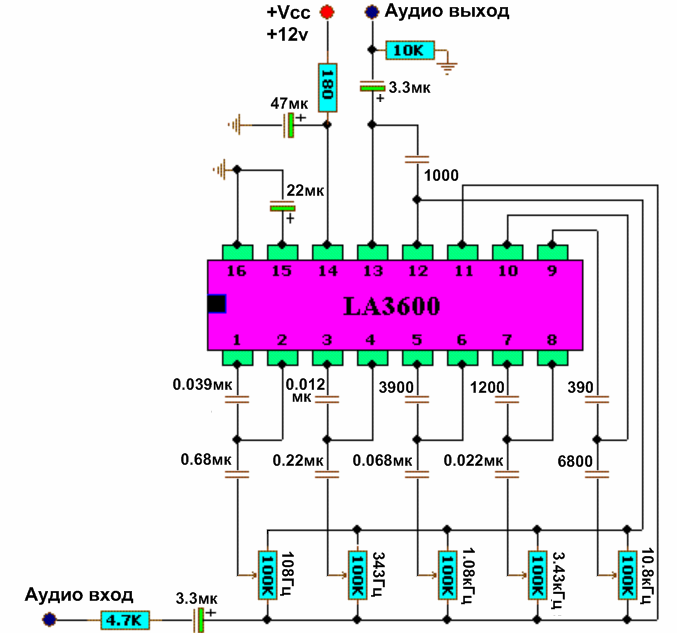

Схема включения микросхемы LA3600
печатная плата
Таблица 1. Рекомендуемые значения параметров микросхемы LA3600 (при температуре Траб = 25°С, напряжении питания Uпит = 8 В, сопротивлении нагрузки Rнагр = 10 кОм)
| Параметр | Обозначение | Мин. | Средн. | Макс. | Ед. измеp. | Примечание |
| Напряжение питания | Uпит | - | 8 | 20 | В | |
| Входное напряжение | Uвх | 5 | 10 | 15 | В | |
| Ток потребления | Iпотр. | 3 | 5 | 8 | мА | В режиме ожидания |
| Коэффициент усиления | - | 8 | 10 | 12 | дБ | F = 0,1-10 Гц |
| Коэффициент подавления | - | -12 | -10 | -8 | дБ | F = 0,1-10 Гц |
| Коэффициент гармоник | Кг | - | 0.03 | 0.1 | % | Uвых = 1В, F = 1кГц |
| Напряжение шумов на выходе | Uшума | - | 2.00 | 20 | мкВ | F= 10-30 кГц |
Таблица 2. Предельные значения параметров микросхемы LA3600 при температуре 25°С
| Параметр | Обозначение | Предельное значение | Единица измерения |
| Напряжение питания | Uпит макс | 20 | В |
| Рассеиваемая мощность | Pрасс макс | 300 | мВт |
| Рабочая температура | Траб | -20...+75 | °С |
| Температура хранения | Тхран | -40...+125 | °С |
Примечание: источник radio-hobby.org
