Схема защиты акустики на операционном усилителе К140УД1А

категория
Аудиотехника своими руками
материалы в категории

Если акустическая система работает в паре с усилителем не имеющим разделительного конденсатора на выходе ( а это присуще практически всем мощным усилителям- они как правило все имеют двухполярное питание), то в случае выхода из строя выходного каскада на нее поступит постоянное напряжение. Поэтому акустическая колонка нуждается в защите.

Кроме этого при включении усилителя в нем происходят различные переходные процессы, которые также сопровождаются наличием постоянных напряжений, и поэтому устройство защиты акустики должно иметь еще и такую функцию как задержку включения.

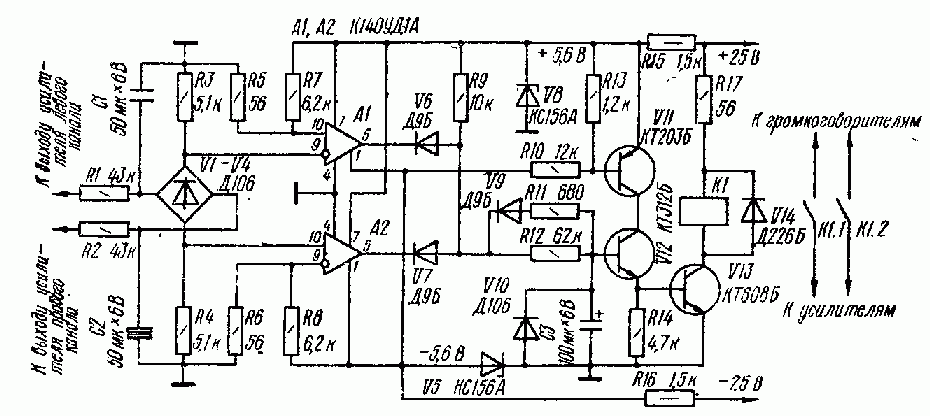

Именно таким требованиям удовлетворяет схема представленная ниже:

Оно отключает АС при появлении на любом из выходов усилителя постоянного напряжения, превышающего — 1,2 В, и при выходе из строя любого из источников двуполярного питания, общих в данном случае для усилителя и устройства защиты.

В состав устройства входит реле времени, задерживающее подключение громкоговорителей на время, превышающее длительность переходных процессов в усилителе, связанных с включением питания.

Устройство состоит из двух фильтров нижних частот (R1C1 и R2C2), диодного распределителя (V1 — V4), двух компараторов, выполненных , на ОУ А1, A2 и электронного ключа на транзисторах V11—V13, нагруженного на обмотку реле К1. Если усилитель исправен, то с включением питания диоды V6, V7 закрываются положительными выходными напряжениями ОУ А1, А2, и конденсатор С3 начинает заряжаться через резисторы R9, R12 от стабилизированного источника напряжения на стабилитроне V8.

В момент, когда напряжение на конденсаторе достигает 1,3... 1,4 В, транзистор V12, а затем и V13 открываются, и реле К1 срабатывает, подключая громкоговорители к выходам усилителей левого и правого каналов.

При появлении на выходе любого из усилителей напряжения положительной полярности, превышающего 1,2 В, выходное напряжение ОУ А1 становится отрицательным, диод V6 открывается, конденсатор С3 быстро разряжается черезнero и цепь R11V9, и транзисторы V12, V13 закрываются. В результате реле К1 отпускает, и его контакты отключают АС от усилителей. Аналогично процесс протекает при появлении на выходе любого из усилителей напряжения отрицательной полярности (в этом случае отрицательным становится выходное напряжение ОУ А2, и конденсатор С3 разряжается через цепь R11 V9 V7), а также разнополярных напряжений любого, превышающего пороговое, значения.

Реакция устройства на исчезновение напряжения питания положительной полярности обусловлена тем, что это напряжение использовано для питания транзисторов V12, V13. При исчезновении напряжения питания отрицательной полярности закрывается транзистор V11 (напряжение смещения на его базу подается через резистор R10 от источника — 5,6 В), разрывая коллекторную цепь транзистора V12. В обоих случаях срабатывает реле К1 и отключает громкоговорители от усилителей.
