Индикатор уровня мощности для акустики

категория
Аудиотехника своими руками
материалы в категории

Этот индикатор предназначен для встраивания в акустическую систему.
Питание для индикатора не требуется- оно берется непосредственно с самого звукового сигнала. После выпрямления через диодный мост и фильтрования через конденсатор С2 это напряжение питает транзисторы, выполняющие роль ключей в каскадах светодиодов.

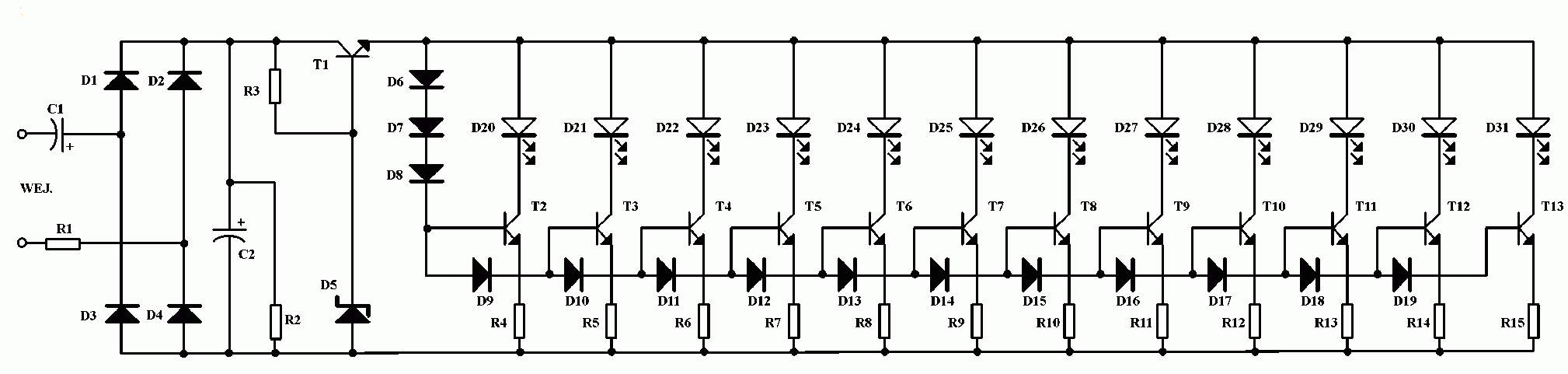

Схема индикатора уровня мощности

Индикатор уровня мощности для акустики схема

В базы отдельных транзисторов включены кремниевые диоды, повышающие порог включения очередного транзистора. Каждый порог соответствует -двухкратному росту уровня мощности. Указатель может работать с усилителями мощностью от 5 до 50 Вт.

При небольших мощностях резистор R1 можно пропустить и заменить его скобой (резистор R1 не входит в данный комплект). При монтаже следует обратить внимание на правильный монтаж светодиодов.

Т1

ВС337, 338, SF827

Т2-Т13

ВС327, 238, 547 и т. п.

D1-D4

1N4001

D5

BZC611C12

D6-D19

1N4148

D20-D31

светодиоды

С1

22 мкФ

С2

47 мкФ

R1

согл. описанию.

R2

1 кОм

R3

470 Ом

R4, R5

330 Ом

R6, R7

270 Ом

R8, R9

200 Ом

R10, R11

150 Ом

R12, R13

120 Ом

R14, R15

100 Ом

При работе с усилителями большой мощности вместо транзистора ВС338, SF827 (Т1) следует вмонтировать, например, транзистор ВС211, вместо диода D5 -диод Zenera 18 В, а вместо резистора R1 впаять проволочный резистор 100 Ом/5 Вт и таким образом подобрать его величину, чтобы при максимальной выходной мощности зажигался последний светодиод.
