Микшер- это устройство позволяющее смешивать звук от нескольких источников.
Приводимая здесь схема довольно проста и при правильной сборке не нуждается в налаживании.
Поскольку данный микшер является устройством монофоническим, он может пригодиться при озвучивании любительских видеофильмов или смешивании звуков различных музыкальных инструментов.
В конструкции микшера использована одна интегральная схема, имеющая в своей структуре 2 операционных усилителя. Первый изних работает как усилитель микрофона, а другой - в схеме сумматора. Потенциометры P1, Р2 и Р3 служат для регулировки входных сигналов.

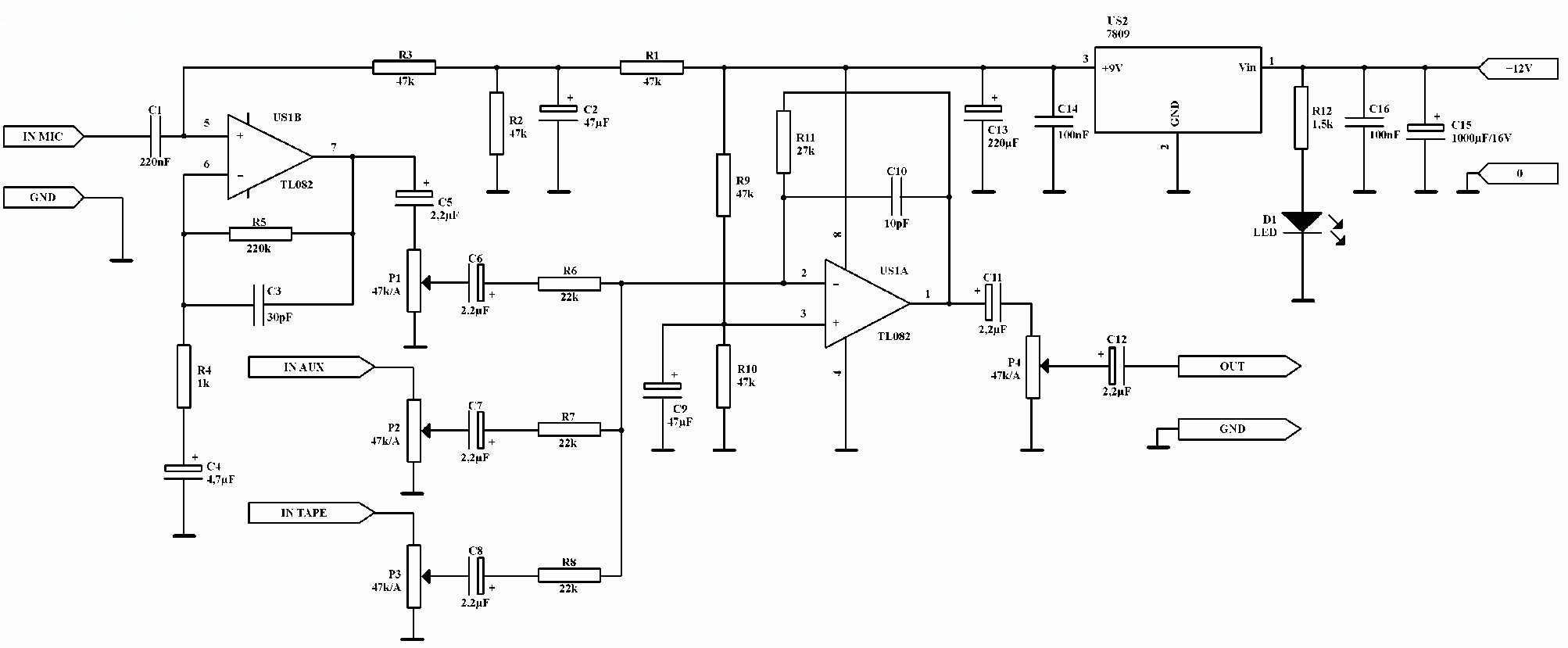

Схема микшера
Уровень сигнала на выходе миксера регулирует потенциометр Р4. Если на вход микшера хотим подвести сигнал со стереофонических источников звука, сигналы левого и правого каналов следует соединить с входом микшера через внешние резисторы величиной около 10 кОм.
Питание устройства- от внешнего источника +12V, микросхему AN7809 установить на радиатор.
Номиналы элементов указаны в таблице:
US1 |
TL082 |
US2 |
7809 |
D1 |
LED 3 мм |
С1 |
220 нФ |
С2,С9 |
47 мкФ |
СЗ |
30 пФ |
С4 |
4,7 мкФ |
05-08,C11,C12 |
2,2 мкФ |
С13 |
220 мкФ |
ручки на потенциометр |
4 шт. |
R1, R2, R3, R9, F10 |
47 кОм |
R4 |
1 кОм |
R5 |
220 кОм |
R6-R8 |
22 кОм |
R11 |
27 кОм |
R12 |
1,5 кОм |
Р1-Р4 |
47 кОм |
С10 |
10 пФ |
014,016 |
100 нФ |
015 |
1000 мкФ |
