Фузз (он же Фус, Фуз; более точная транскрипция с английского Fuzz — Фаз) — гитарный эффект, основанный на нелинейном искажении звука электрогитары.

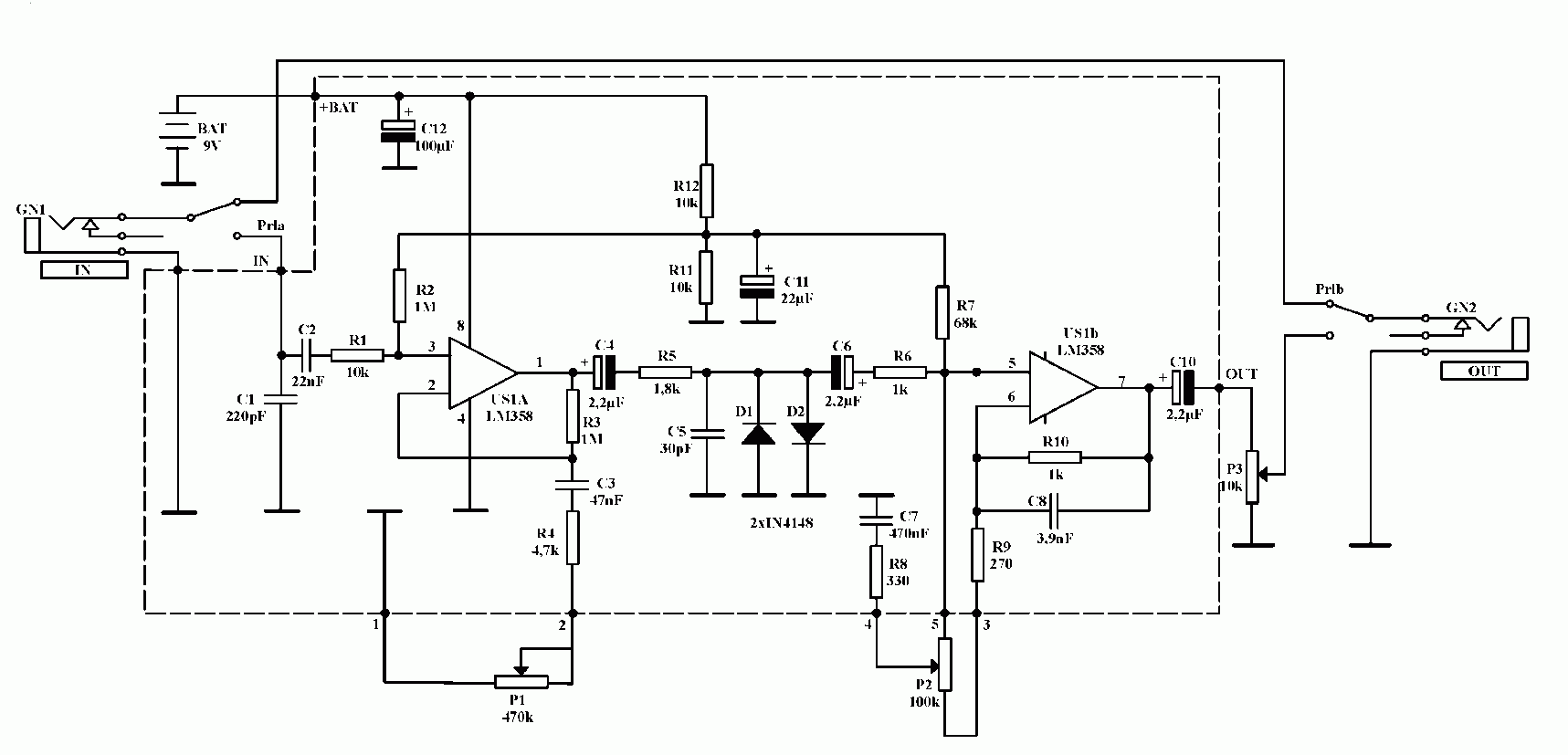

Для создания такого эффекта и служит схема, приведенная ниже:
Приставка построена на двойном операционном усилителе LM358. Сигнал со звукоснимателей гитары подается на вход усилителя US1a.Усиление этого каскада, имеющего решающее значение при подстройке, регулируется при помощи потенциометра Р1. Усиленный сигнал поступает на диодный ограничитель (диоды D1 и D2).
В этом каскаде верхние по амплитуде составляющие сигнала обрезаются, из-за чего импульс получает форму, близкую к прямоугольной.
Усилитель US1b позволяет производить регулировку тембра. Регулировка производится при помощи потенциометра Р2. Потенциометр Р3 служит для установки уровня выходного сигнала приставки.
US1 |
LM358 |
R1, R11, R12 |
10 кОм |
D1, D2 |
1N4148 |
R2, R3 |
1 МОм |
С1 |
220 пФ |
R4 |
4,7 кОм |
С2 |
22 нФ |
R5 |
1,8 кОм |
С3 |
47 нФ |
R6, R10 |
1 кОм |
С4, С6,С10 |
2,2 мкФ |
R7 |
68 кОм |
С5 |
30 пФ |
R8 |
330 Ом |
С7 |
470 нФ |
R9 |
270 0м |
С8 |
3,9 нФ |
Р1 |
220-470 кОм |
С11 |
22 мкФ |
Р2 |
100 кОм |
С12 |
100 мкФ |
Р3 |
10 кОм |
Напряжение с делителя R11-R12 поляризует неинверторные входы операционных усилителей. Переключатель PR1 дает возможность включить схему в линию гитара - усилитель.
Монтаж не должен представлять сложности. Следует обратить внимание на поляризацию диодов и электролитических конденсаторов. Интегральную схему можно взять непосредственно в печатную плату. Подключение регулирующих элементов показано на рис.
Всю схему из-за ее большой чувствительности следует разместить в металлическом корпусе. Корпус необходимо соединить с 'массой' платы. Вместо гнезда JACK-mono, которое есть в комплекте, можно применить стереофоническое.
Это сделает возможной подачу напряжения в момент вставки штекера в гнездо. Для питания приставки применяется батарея напряжения 9 В. Потребляемый ток равен примерно 5 мА.
