Усилитель на TDA2822 с темброблоком
Микросхема серии TDA2822 ввиду своей неприхотливости и малым размерам получила очень широкое распространение как в промышленной аппаратуре так и в радиолюбительских конструкциях.
Параметры, характеристики и аналоги микросхемы TDA2822 более подробно описаны здесь и поэтому сейчас нет необходимости уделять этому внимание.
Представленная ниже схема является очередной доработкой микросхемы и предназначена она в основном для переносных малогабаритных устройств (плееры к примеру или радиосканеры) с низковольтным питанием.

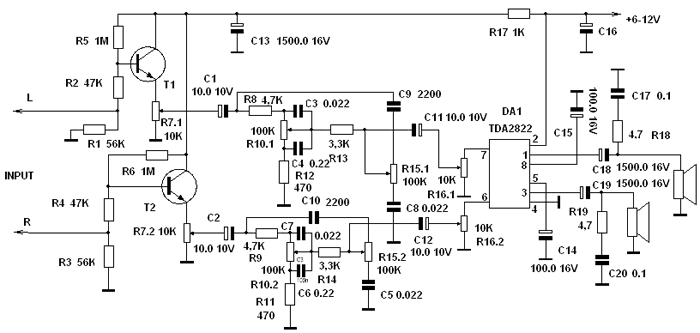

Схема усилителя на микросхеме TDA2822 с темброблоком
Транзисторы Т1 и Т2 – КТ3102Б. Включены по схеме с общим коллектором и обеспечивают большое входное сопротивление. С них сигнал поступает на регулятор тембра собранный по классической схеме. Стоящий на входе резистор R7.1 и R7.2 выполняют функцию регулятора баланса. Далее сигнал поступает на усилитель мощности. Схему блока питания не привожу, потому что питать усилитель можно от любого стабилизированного источника напряжения от 3 – 15 в, в том числе от USB.
Правильно собранный усилитель в налаживании не нуждается.
Применяемые детали и возможная замена: В качестве Т1,Т2 применяются транзисторы типа КТ3102Б, но можно применить транзисторы такого же типа с любым буквенным обозначением.
