Простая двухтональная сирена для автосигнализации
Категория
Электронные самоделки в помощь автолюбителю
В.Д.Баранович
Радиоконструктор, 2001 год, №1, 34
Практически во всех самодельных автомобильных охранных устройствах работа звуковой сигнализации осуществляется при помощи штатного звукового сигнала, и это, конечно-же, не совсем приемлемо- ведь автомобильный сигнал имеет слишком большой ток потребления.
Схема двухтональной сирены, представленная здесь, по громкости не уступает стандартному "Жигулевскому" сигналу, но при этом потребляет гораздо меньший ток и имеет хорошо узнаваемое звучание. Включается она на выходе охранного устройства вместо реле сигнала.
Схема двухтональной сирены представлена на рисунке
Схема устройства достаточно проста: мультивибратор на элементах D1.3, D1.4 вырабатывает импульсы, которые затем подаются на выходной каскад на транзисторе VT1. Второй мультивибратор на элементах D1.1, D1.2 формирует импульсы частотою примерно 2 Гц, необходимые для изменения частоты генерации основного мультивибратора- поступающие импульсы изменяют частотозадающую цепь и таким образом создается эффект двухтонального звучания.

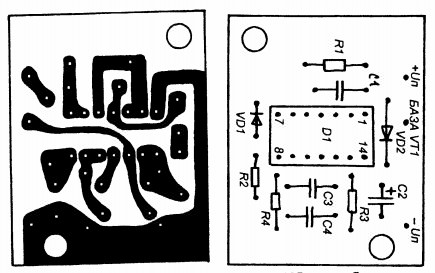

Устройство выполнено на печатной плате из одностороннего фольгированного текстолита. Эскизы печатной платы (вид со стороны дорожек и деталей) представлены на рисунке
