Цифровой индикатор бортового напряжения
Категория
Электроника за рулем
С. Павлов
Радиоконструктор, 2000 год, № 12, стр 20- 21

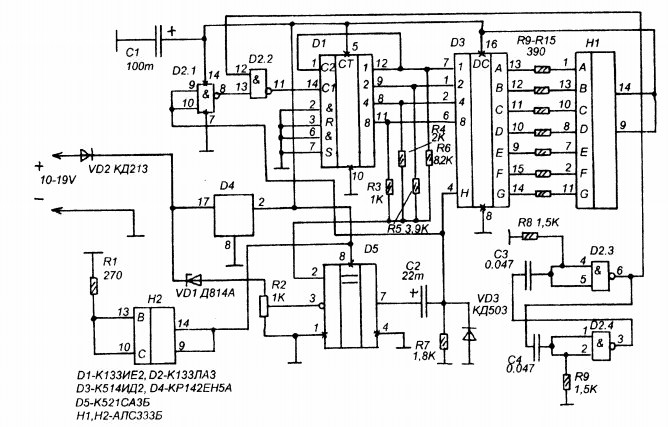

Устройство представляет собою цифровой вольтметр и предназначено оно для контроля напряжения в бортовой сети автомобиля. Диапазон измеряемых напряжений- от 10 до 19 Вольт. Схема индикатора показана на рисунке
Информация выводится на светодиодный семисегментный индикатор. По сути измерение входного напряжения (точнее отображение информации) осуществляется при помощи всего одного индикатора H1- на нем в зависимости от входного напряжения будут изменяться цифры от 0 до 9. Второй индикатор H2 предназначен просто для удобства считывания информации- на нем постоянно горит цифра 1 и его даже можно и исключить.
Подробное описание работы прибора можно прочесть в журнале-источнике скачав его в нашей бесплатной библиотеке
