Цифровой автосторож на двух микросхемах
Категория
Электроника за рулем
Коничев В. Л
Радиоконструктор, 2000 год, № 8, стр 33- 34
Очередная конструкция автомобильного охранного устройства. Алгоритм работы устройства: включение происходит при помощи потайного выключателя- тумблера установленного внутри салона. Включение происходит с задержкой в 15- 20 секунд- время необходимое для того чтобы успеть выйти из машины и запереть двери. При срабатывании устройства включается штатный сигнал автомобиля.
Кроме этого включение охранного устройства индицируется мигающим светодиодом.
Для выключения устройства необходимо воздействие на герконовые контакты внешним магнитом- ключом. Но в отличии от подобных схем, автосторож при этом выключается не полностью, а всего лишь на 15- 20 секунд- время за которое необходимо открыть дверь и выключить потайной выключатель- тумблер.

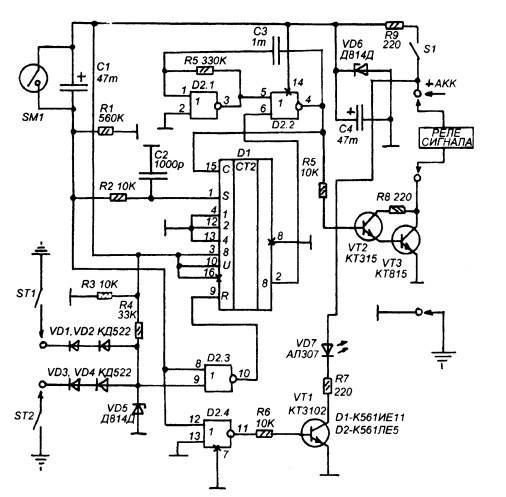

Схема автосторожа показана на рисунке
В качестве датчиков используются штатные выключатели автомобиля- дверные и выключатели освещения. Кроме этого можно применить и дополнительные датчики (например установленные в багажнике или под капотом).
Если интересует полное описание работы устройства- скачайте журнал-источник в нашей бесплатной библиотеке.
