Электронное реле указателя поворотов
категория
Электроника для автомобиля
А. БУТОВ, с. Курба Ярославской обл.
Радио, 2002 год, № 8
Предлагаемое устройство предназначено для замены вышедших из строя тепловых или электронных прерывателей тока. Оно снабжено световой и звуковой сигнализацией, способно работать с лампами общей мощностью до 90 Вт. При установке такой конструкции в большинство отечественных автомобилей потребуются минимальные изменения в электропроводке. В ждущем режиме потребляемый реле ток близок к нулю.

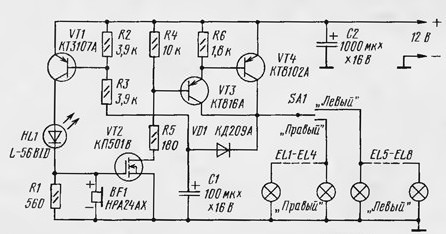

Схема электронного реле
Когда штатный переключатель направления поворота SA1, расположенный, например, на рулевой колонке, установлен в нейтральное положение, конденсатор С1 заряжен до напряжения питания. Транзистор VT1 закрыт, поэтому напряжение питания на мигающий светодиод HL1 и пьезокерамический излучатель BF1 со встроенным генератором не поступает.
Как только переключатель будет установлен в положение "Левый" или "Правый", конденсатор С1 быстро разрядится через диод VD1 и подключенные лампы накаливания соответствующего указателя поворота. Транзистор VT1 откроется, мигающий светодиод начнет кратковременно вспыхивать, а пьезокерамический излучатель — издавать звуковые сигналы. Будут вспыхивать лампы EL1 — EL4 или EL5 — EL8.
Происходит это вот почему. Когда мигающий светодиод вспыхивает, напряжение на нем минимально, а ток через него максимален. Появляющееся на излучателе напряжение вызывает звуковые сигналы, а на затворе полевого транзистора VT2 — открывает его. В результате открывается мощный ключ на транзисторах VT3, VT4, через который на одну из групп ламп поступает питающее напряжение. Они зажигаются.
Когда же мигающий светодиод гаснет, напряжения на излучателе и затворе полевого транзистора практически нет. Звуковой сигнал прекращается, а транзистор закрывается. Одновременно закрывается мощный ключ, отключая лампы от источника питания. Частота следования и скважность вспышек зависят от параметров примененного светодиода.
Детали
Вместо указанных на схеме можно использовать транзисторы серий КТ3107, КТ502, КТ361 (VT1); КП501А, КП501Б (VT2); КТ814, КТ816, КТ837 или их зарубежные аналоги BD234, BD438 с коэффициентом передачи тока базы не менее 80 (VT3); КТ818, 2Т818 с буквенными индексами AM—ГМ либо зарубежные аналоги 2SA1216, 2SA1302, 2SA1494 (VT4). На месте VT4 способен работать составной транзистор, скажем, КТ896А. В любом варианте этот транзистор устанавливают на теплоотвод общей площадью поверхности 50...80 см2. Диод допустимо заменить любым из серий КД209, КД208, КД105. Мигающий светодиод использован красного цвета свечения со светоотдачей 40 мКд диаметром 5 мА фирмы "KING-BRIGHT". Подойдет любой другой аналогичный, например, L-796BSRC-B, L-796BGD, L-56BGD. Пьезокерамический излучатель со встроенным генератором применен диаметром 24 мм на рабочее напряжение 12 В — он потребляет ток около 5 мА. Подойдет другой излучатель этой серии с близкими параметрами.
Налаживают устройство в такой последовательности. К выходу ключа подсоединяют автомобильные лампы с общим током потребления 5...7 А, замыкают выводы светодиода, после чего подают питающее напряжение. Измеряют напряжение между коллектором и эмиттером транзистора VT4. Если оно больше 1 В, заменяют его таким же транзистором либо подключают параллельно еще один транзистор.
После проверки и налаживания устройства монтаж желательно покрыть тонким слоем эпоксидного клея, после высыхания которого поместить плату в металлический корпус (кстати, он может стать радиатором для транзистора VT4). Мигающий светодиод укрепляют на приборном щитке автомобиля.
У этого реле есть интересная особенность — при резком увеличении напряжения в бортовой сети последует короткий звуковой сигнал, который может свидетельствовать о плохом качестве аккумуляторной батареи либо неисправности реле регулятора напряжения.
В случае перегорания всех ламп одной из групп или обрыве в их цепи звуковая и световая сигнализация включения "поворотников" будет отсутствовать.
