Цифровой автосторож
категория
Электронные самоделки для автомобиля
Это устройство предназначено для охраны легкового автомобиля от вскрытия и угона. Оно включается через 16 секунд после подачи питания, при срабатывании издает звуковой сигнал и блокирует систему зажигания двигателя.
Датчиками для срабатывания устройства служат выключатели в дверях. Для отключения сигнализации владельцу необходимо воздействовать магнитным ключем на герконовый датчик- он устанавливается в потайном месте, но не под металлом (например под лобовым стеклом).
Схема цифрового автосторожа
Схема подключения к автомобилю

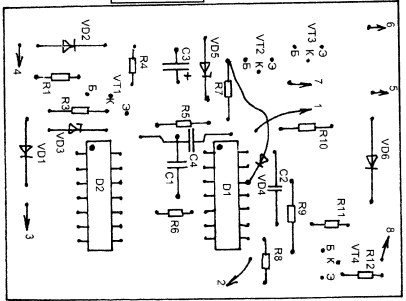

Рисунки печатных плат со стороны проводников и деталей
Устройство предназначено для установки на отечественные автомобили с классической контактной системой зажигания.
Микросхему К561ЛЕ5 можно заменить на К176ЛЕ5, микросхему К176ИЕ1 на К561ИЕ10. Номиналы всех резисторов и конденсаторов могут отличаться от указанных по схеме на 30%, от номинала C1 и R6 зависят временные характеристики устройства.
Транзистор КТ502 можно заменить на любой маломощный p-n-p проводимости: например КТ361, КТ3107 или импортный типа 2SA1015.
Автор В. Алексеев
Материал из журнала Радиоконструктор 1999 год, №10, стр 33
